FAQ 000425 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RSTAB

Chciałbym obliczyć moją strukturę zgodnie z analizą drugiego rzędu, a do tego stworzyłem kilka przypadków obciążeń, w tym przypadki obciążenia imperfekcją. Czy przypadki obciążeń należy kombinować w kombinacjach obciążeń lub w kombinacjach wyników?

Odpowiedź

W celu przeprowadzenia analizy drugiego rzędu należy zdefiniować kombinacje obciążeń. W przypadku kombinacji obciążeń obciążenia zawartych przypadków obciążeń są uwzględniane w jednym przypadku dużych obciążeń z uwzględnieniem odpowiednich częściowych współczynników bezpieczeństwa, a ten przypadek obciążenia jest obliczany według teorii drugiego rzędu.

Natomiast w przypadku kombinacji wyników w pierwszym rzędzie zostaną uwzględnione przypadki obciążeń. Następnie wyniki są sumowane z uwzględnieniem częściowych współczynników bezpieczeństwa. Metoda obliczeń dla kombinacji wyników nie jest możliwa. Jest to możliwe tylko w przypadku przypadków obciążeń i kombinacji obciążeń.

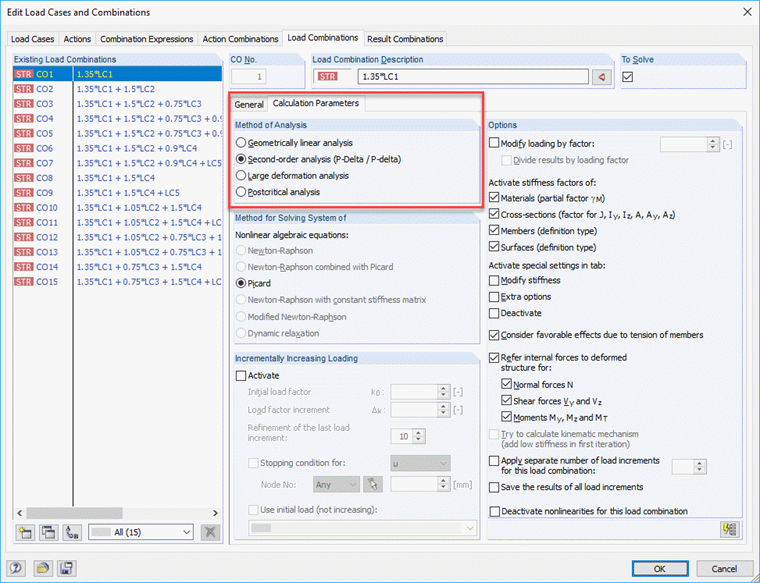

W przypadku przypadków obciążeń i kombinacji obciążeń można określić metodę analizy w parametrach obliczeń, na przykład w analizie drugiego rzędu (patrz Rysunek 01). Jeżeli model zawiera pręty typu "Kablowy", elementy te są obliczane według analizy dużych deformacji.

W przypadku przypadków obciążeń i kombinacji obciążeń zawsze uzyskuje się jednoznaczne siły wewnętrzne. Z drugiej strony w kombinacjach wyników znajduje się obwiednia sił wewnętrznych (wartości maksymalne i minimalne). Ponieważ wyniki kombinacji obciążeń i przypadków obciążeń są sumowane, układy współrzędnych mogą zatem zawierać wyniki według statycznej analizy liniowej lub analizy drugiego rzędu.

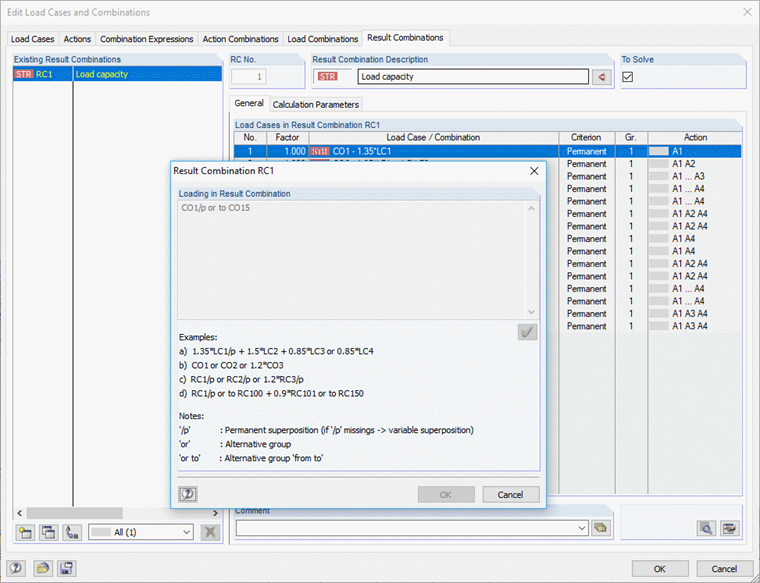

W modelu można łączyć zdefiniowane KW w podsumowaniu RC z kryterium lub (na przykład K1 = KO1 / KO2 / KO2 / KO3 / KW1 ...). Z tego względu podczas analizy drugiego rzędu uzyskuje się maksymalne siły wewnętrzne i odkształcenia (patrz Rysunek 02).

"Stała lub superpozycja" powoduje, że do wyników wykorzystywany jest jeden lub oba współczynniki KO. Jeżeli wyniki w RC są podawane z "alternatywą lub superpozycją", może się zdarzyć, że nie zostaną zastosowane żadne CO. Następnie siły wewnętrzne i odkształcenia zostają zredukowane do zera.

Słowa kluczowe

Kombinacja obciążeń Kombinacje wyników Analiza drugiego rzędu Superpozycja Kombinacja Metoda analizy Kabel
