Почему контактные напряжения в стержнях с упругим основанием приводятся в [кН/м]?

Ответ

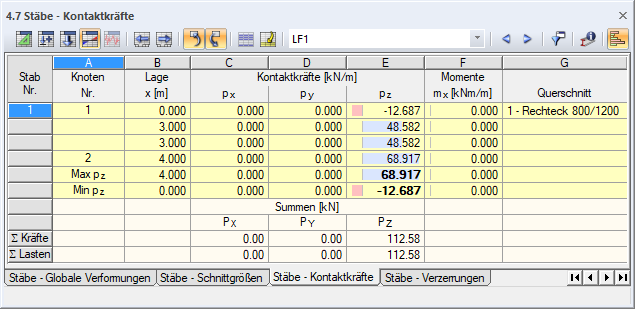

«Контактные напряжения» отображаются в результатах стержня как контактные силы. Они, так же как и равномерно распределенная нагрузка, относятся к длине стержня, которая равна 1 метру. Относящаяся к длине единица измерения [кН/м] описывает силу, действующую на стержень шириной 1 метр.

Чтобы получить контактные напряжения фундамента, ширина которого не равна 1 м, нужно разделить контактную силу шириной фундамента. Таким образом, мы получаем давление грунта в [кН/м2], которое относится к ширине фундамента как поверхностное напряжение.

Ключевые слова

Контактное напряжение Контактная сила Ширина фундамента Упругое основание
