Warum werden die Kontaktspannungen von elastisch gebetteten Stäben in [kN/m] ausgegeben?

Antwort

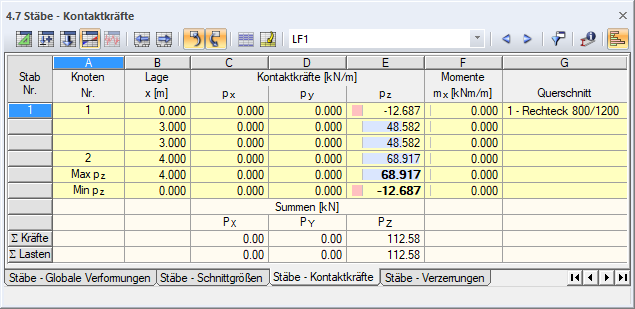

Die "Kontaktspannungen" werden bei den Stabergebnissen als Kontaktkräfte ausgegeben. Sie beziehen sich (wie eine Streckenlast) auf eine Stablänge von 1 Meter. Die längenbezogene Einheit [kN/m] beschreibt die Kraft, die an einem Stab mit 1 Meter Breite vorliegt.

Um die Kontaktspannungen eines Fundaments mit einer anderen Breite als 1 m zu erhalten, dividieren Sie die Kontaktkraft durch die Fundamentbreite. Damit erhalten Sie die Bodenpressung in [kN/m2], die als Flächenspannung auf die Breite des Fundaments bezogen ist.

Schlüsselwörter

Kontaktspannung Kontaktkraft Fundamentbreite Elastische Bettung
