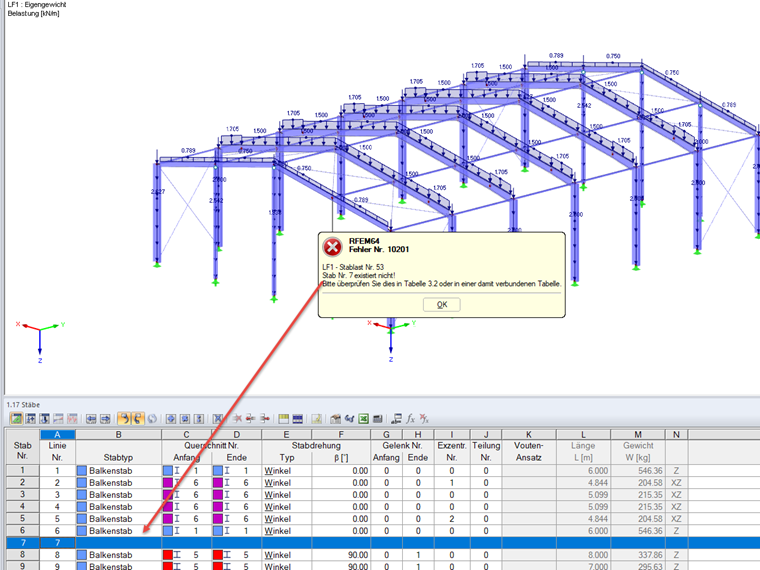

В системе я удалил загруженный стержень. При попытке выполнить расчет появляется сообщение об ошибке, в котором говорится, что стержень не существует. Можно ли быстро удалить ненужные нагрузки в RSTAB/RFEM?

Ответ

При удалении таких элементов, как узлы, линии, стержни и тела, на графике левой кнопкой мыши после их выбора, все связанные нагрузки во всех загружениях также обычно удаляются.

Однако, если эти элементы будут удалены в таблицах, соответствующие нагрузки останутся, потому что они все еще могут потребоваться.

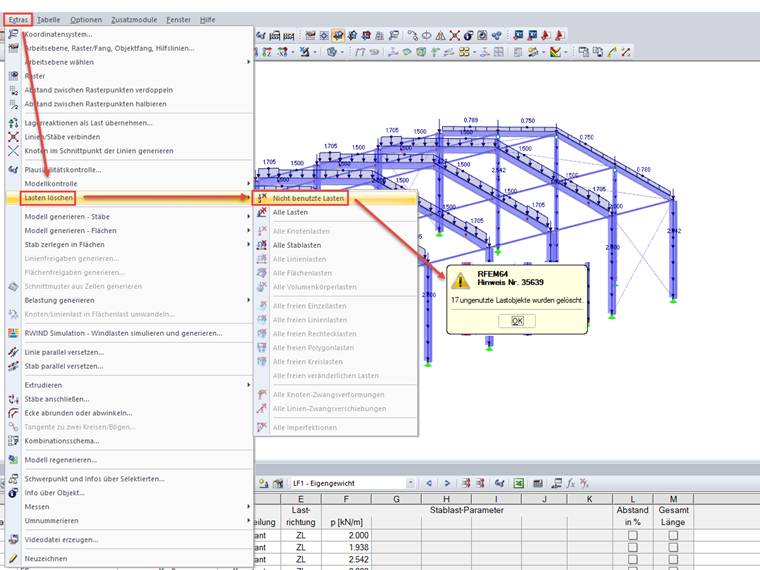

Если вы хотите удалить эти нагрузки, которые больше не назначаются, это можно сделать быстро в RSTAB/RFEM с помощью меню «Инструменты → Удалить нагрузки → Неиспользуемые нагрузки».

Pисунок 02 - Удаление неиспользуемых нагрузок

Используйте эту функцию для удаления всех нагрузок из всех загружений, данные модели которых были удалены (не существует). Теперь можно рассчитать модель.

Ключевые слова

Нагрузка на стержень Удалить Удалить нагрузки Ошибка 10201 Элемент не существует
