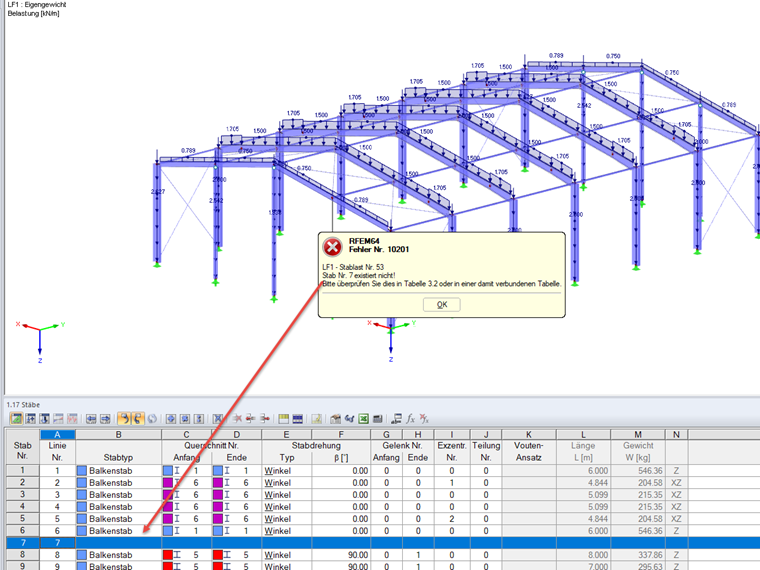

W układzie usunąłem obciążony pręt. Podczas próby obliczenia pojawia się komunikat o błędzie informujący, że pręt nie istnieje. Czy w programie RSTAB/RFEM można szybko usunąć niepotrzebne obciążenia?

Odpowiedź

W przypadku usunięcia elementów, takich jak węzły, linie, pręty i bryły w grafice za pomocą lewego przycisku myszy po ich zaznaczeniu, zazwyczaj usuwane są również wszystkie powiązane obciążenia we wszystkich przypadkach obciążeń.

Jeżeli jednak elementy te zostaną usunięte w tabelach, pozostają odpowiednie obciążenia, ponieważ mogą być nadal wymagane.

Jeżeli chcą Państwo usunąć obciążenia, które nie są już przydzielone, można to zrobić szybko w programie RSTAB/RFEM za pomocą menu "Narzędzia → Usunąć obciążenia → Nieużywane obciążenia".

Rysunek 02 - Usuwanie nieużywanych obciążeń

Ta funkcja służy do usuwania wszystkich obciążeń ze wszystkich przypadków obciążeń, których dane modelu zostały usunięte (nie istnieje). Teraz można obliczyć model.

Słowa kluczowe

Obciążenie prętowe Usuń Usunąć obciążenia Błąd 10201 Pręt nie istnieje
