Если размеры сторон изменяются после увеличения толщины плиты, то это вызвано настройкой того, что конус продавливания должен находиться внутри фундаментной плиты.

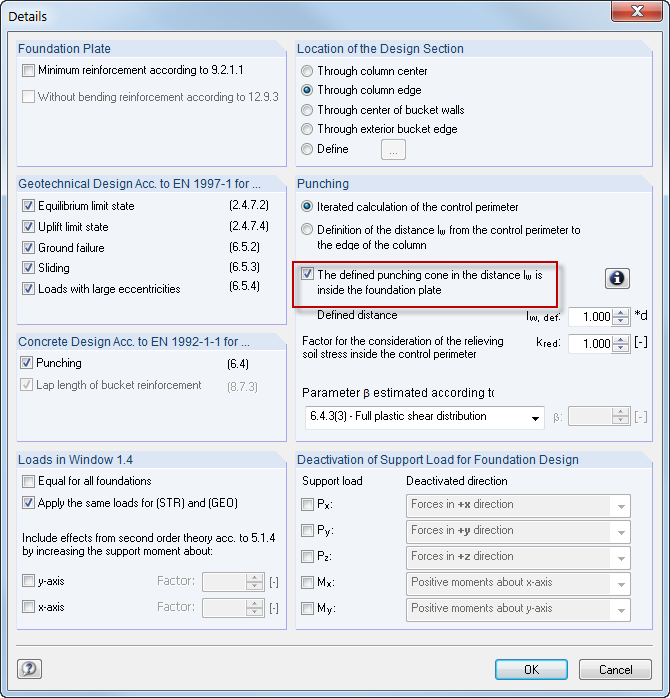

Это поведение можно задать в окнах ввода с помощью кнопки «Подробности». Здесь находится опция «Вышибной конус в фундаментной плите».
Чтобы свободно задать геометрию, снимите отметку с данной опции.
База знаний
База знаний
База знаний
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
BDS EN 1992-1-1:2005/НП:2011 | BDS EN 1997-1:2005/НП:2012
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
EN 1992-1-1/НП:2008 | Свенск EN 1997-1:2005/AC:2009
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
BS EN 1992-1-1:2004/НП:2005 | BS EN 1997-1:2004
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
CYS EN 1992-1-1:2004/НП:2009 | CYS EN 1997‑1/NA:2004 В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
Фундаменты задаются графически по опорам с помощью функции [Выбор] в графическом пользовательском интерфейсе RFEM/RSTAB и установкой загружений, которые должны быть рассчитаны. Вы можете быстро и легко задать все другие подробности фундамента в удобных окнах ввода.
В дополнение ко всем опорным реакциям из RFEM/RSTAB можно указать другие нагрузки для учета при проектировании данного фундамента. Доступны следующие дополнительные нагрузки:
Программа создает подбор арматуры для верхней и нижней арматуры плиты. Программа автоматически ищет наиболее благоприятное сочетание арматуры, с каркасом и добавленными стержнями. При необходимости, арматурные стержни распределяются по двум площадям армирования с помощью ограничений. Армирование можно индивидуально изменить следующим образом:
Вы можете изобразить фундамент с превосходным качеством рендеринга, включая арматуру. В рендеринге, а также в семи арматурных чертежах с различными размерами, готовых к строительству, модуль предлагает решение для расчёта подколонника. Здесь же можно изменить количество, положение, диаметр и шаг используемых арматурных стержней. Кроме того, можно задать форму применяемых связей.
Размеры фундаментной плиты и подколонника могут быть определены дополнительным модулем или могут быть заданы пользователем. Наглядные окна отображают результаты каждого выполненного расчета, включая все промежуточные значения. Они затем включены в уменьшенный протокол результатов, который обеспечивает достоверный расчет конструкций.
Можно выполнить следующие виды расчета:
Размеры фундамента и подколонника могут быть заданы пользователем или определены модулем. Можно редактировать подобранную арматуру вручную. В таком случае расчет будет обновлен автоматически.
