V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.

V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).

V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.

Základy se vyberou prostřednictvím podpor v uživatelském prostředí programu RFEM/RSTAB a přiřazením příslušných zatěžovacích stavů. Všechny ostatní detaily základu lze rychle a snadno definovat v přehledně uspořádaných vstupních tabulkách.

Kromě podporových sil je možné z programu RFEM/RSTAB převzít další zatížení, která se zohlední při dimenzování základů. Jsou to například:

• Stálé rovnoměrné plošné zatížení způsobené nadnásypem
• Záporné zatížení na plochu; například kvůli provozu
• Stav hladiny spodní vody pro zohlednění vztlaku
• Osamělá zatížení na základovou desku v libovolné poloze
• Liniová zatížení na základovou desku s libovolným průběhem

Přídavný modul navrhne výztuž horní a dolní plochy základu. Program automaticky vyhledá nejvýhodnější kombinaci výztuže s výztužnou sítí a přidanými výztužnými pruty. Podle potřeby mohou být výztužné pruty rozloženy do dvou oblastí vyztužení. V návrhu výztuže lze provádět další změny:

• Použití jiného typu výztužné sítě
• Individuální nastavení průměru a odstupňování přidaných výztužných prutů
• Libovolné nastavení šířky oblastí vyztužení
• Individuální odstupňování výztuže

Výsledný návrh včetně výztuží se zobrazí ve 3D renderování. V renderování a až v sedmi různě dimenzovaných výkresech výztuže připravených pro stavbu poskytuje modul návrh řešení pro posouzení kalicha. Zde je také možné upravit počet, polohu, průměr a vzdálenost použitých prutů výztuže. Zároveň lze definovat vlastní tvar třmínků.

Rozměry základové desky i kalicha lze uživatelsky definovat nebo dimenzovat pomocí modulu RF-/FOUNDATION Pro. V přehledně uspořádaných oknech se zobrazí výsledky každého provedeného posouzení včetně všech mezihodnot. Výsledky se mohou přidat do tiskového protokolu ve zkrácené podobě, což umožňuje snadnou dokumentaci statického posudku.

Přídavný modul provádí tato posouzení:

• Posouzení statické rovnováhy
• Posouzení bezpečnosti proti vztlaku
• Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
• Posouzení bezpečnosti při zatížení s velkými excentricitami
• Posouzení na pootočení základu a omezení trhliny
• Posouzení na usmyknutí
• Výpočet sedání
• Posouzení na ohyb desky a kalicha

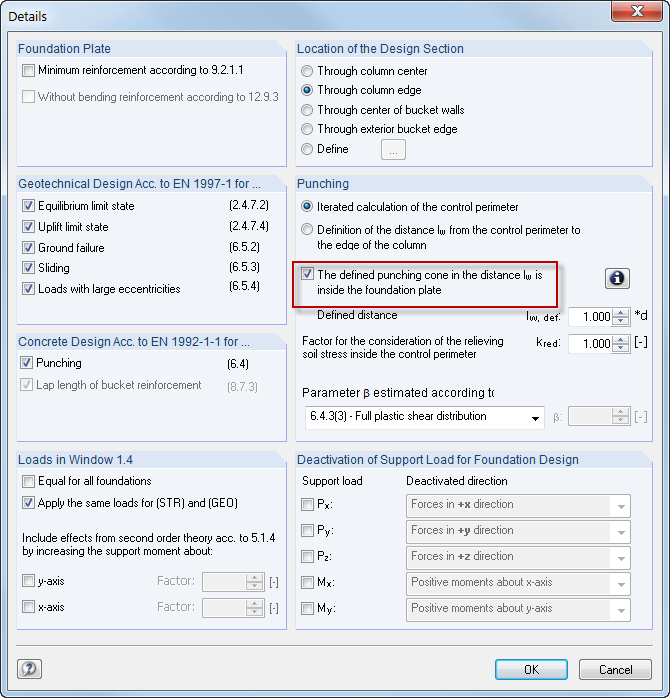

• Posouzení na protlačení

Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
