In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

En RF-/FOUNDATION Pro, el cálculo de la cimentación requiere la definición de la carga correspondiente (casos de carga, combinaciones de carga o combinaciones de resultados) para diferentes situaciones de cálculo (Estructural, STR, Geotécnico, GEO, Levantamiento, UPL o Equilibrio estático, EQU).

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

Las cimentaciones se asignan gráficamente por medio de la selección de apoyos con la función [Seleccionar] en la interfaz gráfica de usuario de RFEM/RSTAB y definiendo los casos de carga relevante para calcular. Puede definir todos los demás detalles de la cimentación rápida y fácilmente en ventanas de entrada claramente organizadas.

Además de todos los esfuerzos en los apoyos de RFEM/RSTAB, es posible especificar más cargas a considerar para el diseño de las cimentaciones. Están disponibles las siguientes cargas:

• Carga superficial permanente debido a un recubrimiento de tierra
• Carga superficial negativa; por ejemplo, debido al tráfico
• Nivel de agua del subsuelo para considerar el levantamiento
• Cargas puntuales adicionales en cualquier posición en la losa de cimentación
• Cargas lineales con cualquier tipo de distribución sobre la losa de cimentación

El programa crea una propuesta de armadura para la losa superior e inferior. El programa busca automáticamente la combinación de armadura más favorable, con una malla y barras de armadura añadidas. Si es necesario, las barras de refuerzo se distribuyen en dos áreas de armadura por longitud. Es posible modificar la propuesta de armadura individualmente mediante:

• Aplicación de otro tipo de malla
• Control individual del diámetro y la separación de las barras de refuerzo
• Selección libre de anchos de área de la armadura
• Longitud de las armaduras individual

Puede visualizar la cimentación con una calidad de renderizado excelente, incluida la armadura. En el renderizado, así como en hasta siete planos de armadura acotados diferentes listos para la construcción, el módulo proporciona una propuesta de solución para el cálculo del cáliz. Aquí también es posible modificar el número, la posición, el diámetro y la separación de las barras de armadura usadas. También puede determinar la forma de los estribos aplicados.

Las dimensiones de la losa de cimentación y el cáliz se pueden determinar mediante el módulo adicional o se pueden definir por el usuario. Las ventanas dispuestas de forma clara muestran los resultados de cada cálculo realizado, incluidos todos los valores intermedios. Estos están incluídos en un informe reducido que proporciona un análisis estructural verificable.

Es posible realizar las siguientes comprobaciones:

• Comprobación del estado límite de equilibrio
• Comprobación de seguridad para el estado límite de edificación
• Comprobación de seguridad para el fallo del subsuelo (tensión de contacto del suelo)
• Comprobación de seguridad para cargas fuertes excéntricas
• Comprobación de cimentación por torsión y limitación de separación de una junta
• Comprobación de seguridad al deslizamiento
• cálculo del asiento
• Comprobación de seguridad contra fallo por flexión para la placa y el cáliz

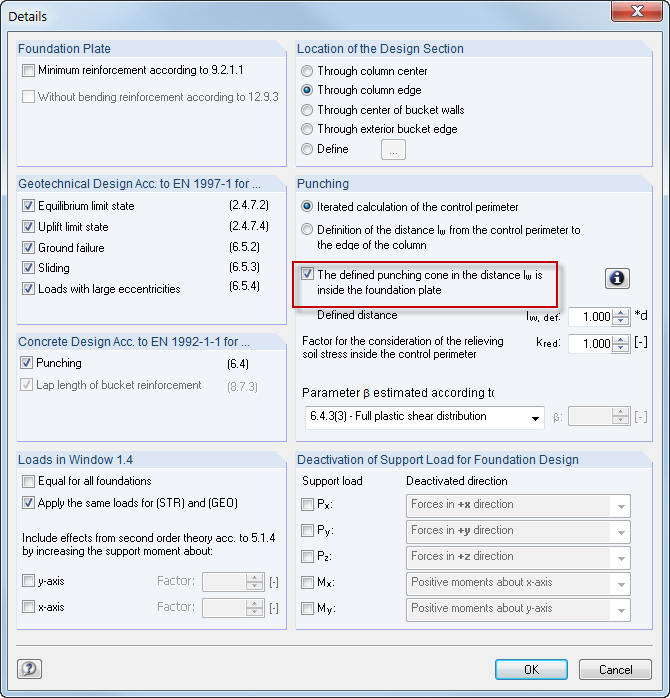

• cálculo de la resistencia a punzonamiento

Las dimensiones de la cimentación y el cáliz se pueden definir manualmente o dejar que el módulo las determine. Puede editar la armadura determinada manualmente. En este caso, los cálculos se actualizan automáticamente.
