回复:
如果增加板厚度后边长尺寸发生变化，则原因是设置冲切锥体在基础板内部。

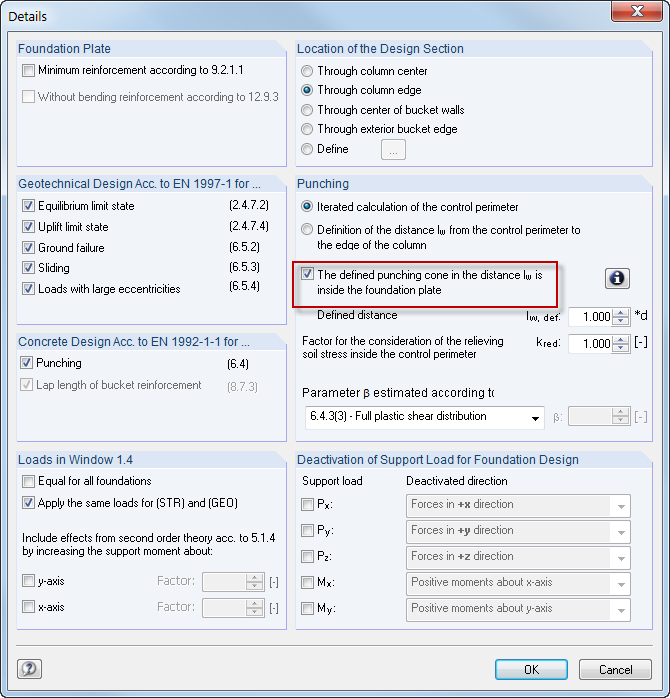

可以在输入窗口中使用“详细信息”按钮指定该行为。 在这里您可以找到“基础板内冲切圆锥”选项。
要自由定义几何图形，请取消选择该选项。
您有什么问题想问的吗？
常见问题和解答 (FAQ)
长度: 00:01:01 min
长度: 00:00:34 min
长度: 00:00:33 min
长度: 00:00:56 min
长度: 00:00:23 min
长度: 00:00:42 min
长度: 00:00:38 min
长度: 00:00:39 min
长度: 00:00:45 min
_(1).png?mw=350&hash=c41d302023ea52d900f8cbeb95dd3494c2b37077)
Fundamente lassen sich mit ihren Abmessungen in einer benutzerdefinierten Bibliothek als Vorlage abspeichern.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.
.png?mw=350&hash=de20352ceb3e0ef733255a4abfab6ad78dacd723)
- 可用的基础类型:纯基础板(可选无钢筋)
- 光滑内壁的杯口基础
- 杯口基础内壁粗糙
- 无阶杯口基础内壁光滑
- 无阶杯口基础
- 设计按照 EN 1992-1-1 和 EN 1997-1
- 提供了欧洲规范 2 和欧洲规范 7 的以下国家附录：
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12 -
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11 -
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007 -
屋盖结构 EN 1992-1-1:2005/NA:2011 | 屋盖结构 EN 1997-1:2005/NA:2012 -
SFS EN 1992-1-1/NA:2007-10 | LFS EN 1997-1/NA:2004-01 -
NF EN 1992-1-1/NA:2016-03 | N N EN 1997-1/NA:2007-09 -
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2006-1 -
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012 -
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05 -
EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10 -
SIST EN 1992-1-1:2005/A101:2006 | IST EN 1997-1/NA:2005-03 -
欧洲规范 EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010 -
EN 1992-1-1/NA:2008 | 瑞典 EN 1997-1:2005/AC:2009 -
CSN EN 1992-1-1/NA:2016-05 | EN 1997-1/NA:2013-06 -
BS EN 1992-1-1:2004/NA:2005 | B SEN 1997-1:2004 -
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009 -
EN 1992-1-1:2004/NA:2009 | EN 1997‑1/NA:2004
-
除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。
- 自动由荷载工况计算主导荷载
- 附加支座反力
- 考虑最有利的钢筋垫和钢筋组合，确定上下板的配筋方案
- 配筋方案的单独调整
- 钢筋详细图中的基础钢筋结果
- 以表格和图形的形式显示计算结果
- 基础、柱子和钢筋的三维渲染可视化
可以图形方式通过使用 RFEM/RSTAB 图形用户界面中的[选择]选择支座并指定要设计的荷载工况来分配基础。 此外，您还可以在相关的输入窗口中快速轻松地定义基础细节。
除了 RFEM/RSTAB 中的所有支座反力外，您还可以在计算支座支座尺寸时考虑其他荷载。 并提供了以下附加荷载：
- 覆土造成的永久面荷载
- 负的面荷载;由于例如交通
- 考虑地下水位的提高
- 基础板上任意位置的集中荷载
- 基础板上的线荷载任意分布
程序会为顶部和底部的板件配筋创建配筋方案。 程序会自动搜索最佳的钢筋组合，包括钢筋垫和添加的钢筋。 如果需要，钢筋通过收缩分布在两个配筋区。 可以通过以下方式单独修改配筋方案：
- 应用其他垫类型
- 单独控制添加的钢筋的直径和间距
- 任意选择钢筋区宽度
- 钢筋的单个截面
并且包括配筋在内，以出色的渲染质量显示基础。 该模块可以在效果图中以及多达七种不同尺寸的钢筋图中准备施工。 并且可以对已使用钢筋的数量、位置、直径和间距进行修改。 用户可以通过勾选“选项卡”，
基础板和杯口的尺寸可以由附加模块确定或用户自定义。 每次计算的结果窗口一目了然，包括所有中间值。 打印报告中对此进行了详细介绍，提供了可验证的结构分析。
可以进行以下验算：
- 平衡极限状态设计
- 抗拔极限状态设计
- 地基破坏（土壤接触压力）设计
- 强偏心荷载验算
- 基础抗扭设计和不间断缝限值
- 滑动验算
- 沉降计算
- 翼缘板和翼缘板的弯曲破坏验算
- 冲切设计
基础和杯口的尺寸可以是由用户定义或由模块确定。 您可以手动编辑计算的配筋。 设计会自动进行更新。
