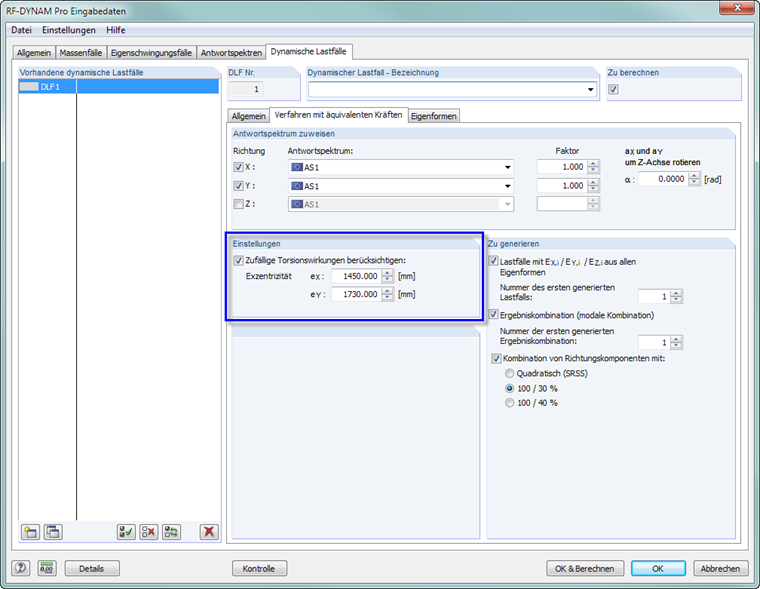

В модуле RF-/DYNAM Pro - Equivalent Loads можно учесть случайные крутильные эффекты. Какой метод расчета лежит в основе расчета? Какие значения необходимо ввести для эксцентриситетов eX и eY ?

Ответ

Случайное кручение регулируется в EN 1998-1, пункт 4.3.2. Эксцентриситеты должны быть определены вручную; в EN 1998-1 они указаны с 5% длины здания. В других международных сейсмических стандартах принцип случайного кручения регулируется аналогично, но определение эксцентриситетов может отличаться.

Для каждой эквивалентной нагрузки (в каждом узле КЭ/внутреннем узле) крутящий момент определяется по следующей формуле:

$\mathrm M\;=\;\left|{\mathrm F}_{\mathrm x}\;\ast\;{\mathrm e}_{\mathrm y}\right|\;+\;\left|{\mathrm F}_{\mathrm y}\;\ast\;{\mathrm e}_{\mathrm x}\right|$

Впоследствии, экспортированные загружения отображаются в двух экземплярах - с крутящим моментом М, вращающимся вокруг вертикальной оси, один раз в положительном направлении и один раз в отрицательном направлении вращения.
