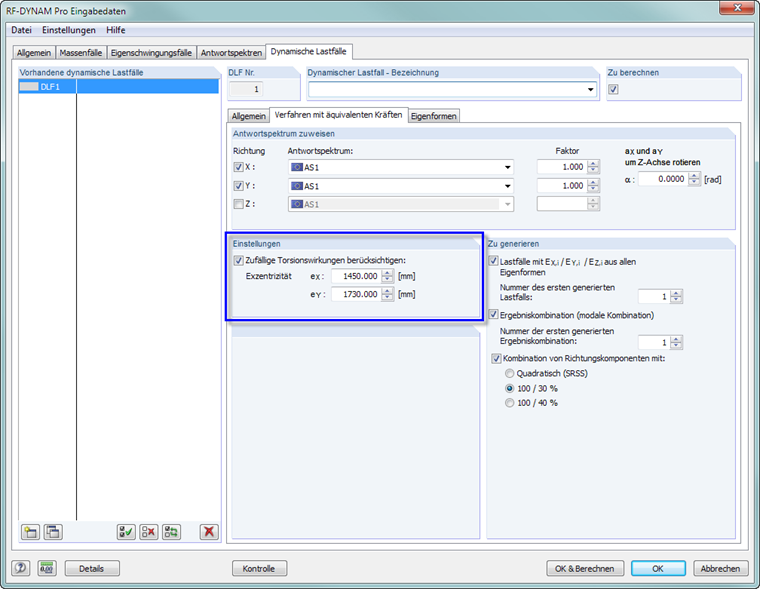

En el módulo RF-/DYNAM Pro - Equivalent Loads, puede considerar los efectos de torsión accidentales. ¿Qué método de cálculo está detrás del cálculo? ¿Qué valores hay que introducir para las excentricidades eX y eY ?

Respuesta

La torsión accidental está regulada en EN 1998-1, cláusula 4.3.2. Las excentricidades se deben determinar manualmente; en EN 1998-1, se especifican con el 5% de la longitud del edificio. En otras normas sísmicas internacionales, el principio de torsión accidental se regula de forma análoga, pero la determinación de las excentricidades puede diferir.

Para cada carga equivalente (en cada nodo FE/nodo interno), se determina un momento de torsión de acuerdo con la siguiente fórmula:

$\mathrm M\;=\;\left|{\mathrm F}_{\mathrm x}\;\ast\;{\mathrm e}_{\mathrm y}\right|\;+\;\left|{\mathrm F}_{\mathrm y}\;\ast\;{\mathrm e}_{\mathrm x}\right|$

Posteriormente, los casos de carga exportados se muestran por duplicado, con el momento de torsión M girando sobre el eje vertical una vez en el sentido de giro positivo y otro en el negativo.

Palabras clave

Torsión accidental Masa Excentricidad Momento de torsión Acciones sísmicas Análisis de espectros de respuesta Carga equiv.
