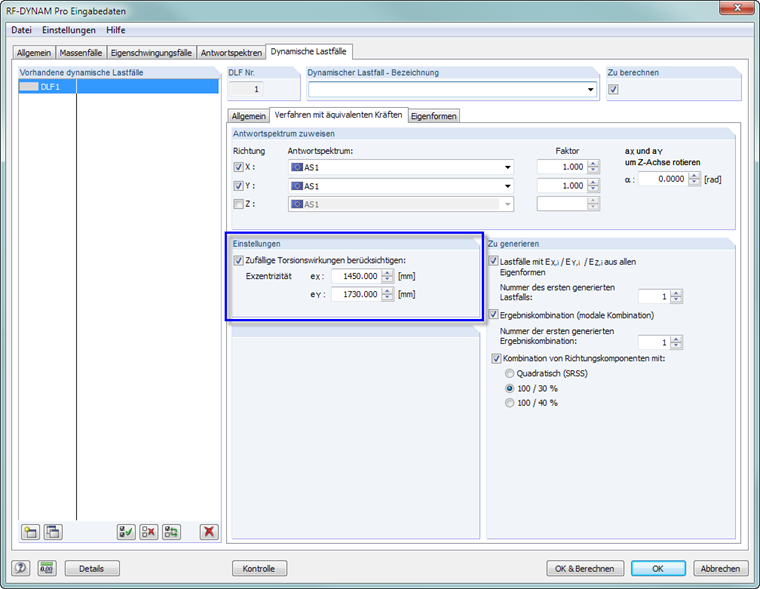

W module RF-/DYNAM Pro - Equivalent Loads, można uwzględnić przypadkowe efekty skręcania. Jaka metoda obliczeniowa stoi za obliczeniami? Jakie wartości należy wprowadzić dla mimośrodów eX i eY ?

Odpowiedź

Przypadkowe skręcanie jest uregulowane w normie EN 1998-1, punkt 4.3.2. Mimośrody należy określać ręcznie; w normie EN 1998-1 są one określane jako 5% długości budynku. W innych międzynarodowych normach sejsmicznych zasada przypadkowego skręcania jest regulowana analogicznie, ale określanie mimośrodów może być różne.

Dla każdego obciążenia równoważnego (na każdym węźle ES/węźle wewnętrznym) moment skręcający jest określany zgodnie z następującym wzorem:

$\mathrm M\;=\;\left|{\mathrm F}_{\mathrm x}\;\ast\;{\mathrm e}_{\mathrm y}\right|\;+\;\left|{\mathrm F}_{\mathrm y}\;\ast\;{\mathrm e}_{\mathrm x}\right|$

Następnie wyeksportowane przypadki obciążeń są wyświetlane w dwóch egzemplarzach - moment skręcający M obraca się wokół osi pionowej raz w kierunku dodatnim, a raz w ujemnym kierunku obrotu.

Słowa kluczowe

Przypadkowe skręcenie Masa Mimośród Moment skręcający Oddziaływania sejsmiczne Analiza spektrum odpowiedzi Obc. zast.
