FAQ 001441 RU

1. декабря 2017

Моделирование | Конструкция RFEM

Можно ли задать различные жесткости для х- и у-направлений поверхности?

Ответ

Да. Для этого, можно указать ортотропные свойства как для материала, так и для поверхности.

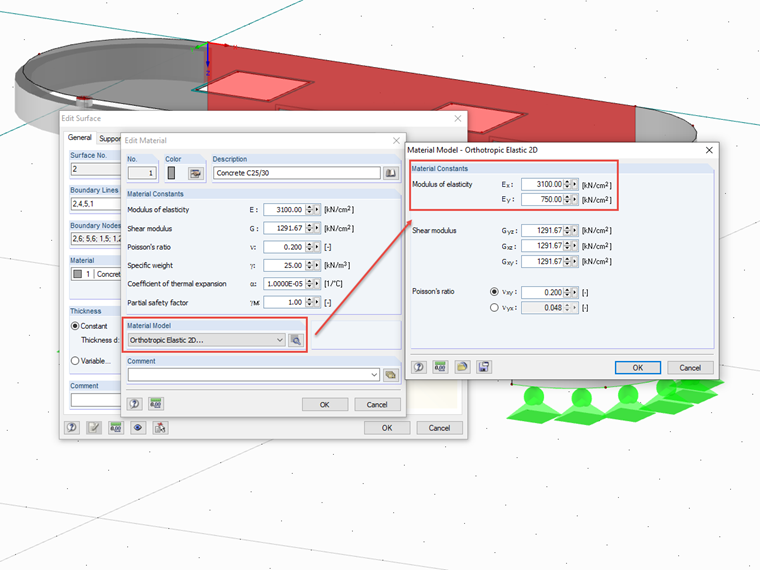

Ортотропный материал (рисунок 1)
Задайте модули упругости для обоих направлений поверхности (если у вас нет лицензии на дополнительный модуль RF-MAT NL, доступны только модели материалов Isotropic Linear Elastic и Orthotropic Elastic 2D / 3D). Затем, присвойте материал поверхности.

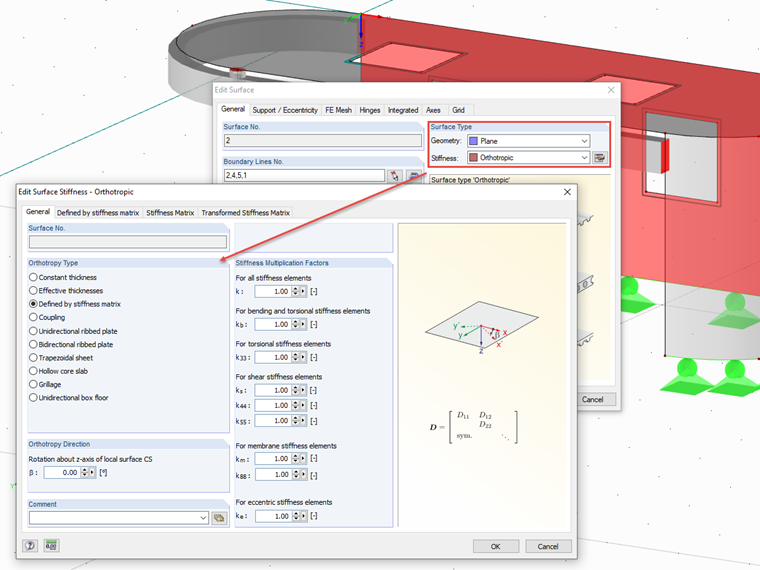

Ортотропный материал (рисунок 2):
Определите тип жесткости поверхности как «ортотропный». Затем, можно определить коэффициенты локальной матрицы жесткости в соответствии с различными критериями.
