1. prosince 2017

FAQ 001441 CS

Modelování | Konstrukce

RFEM

Je možné zadat různé tuhosti pro směr x a y plochy?

Odpověď

Ano. K tomu lze definovat ortotropní vlastnosti pro materiál nebo pro plochu.

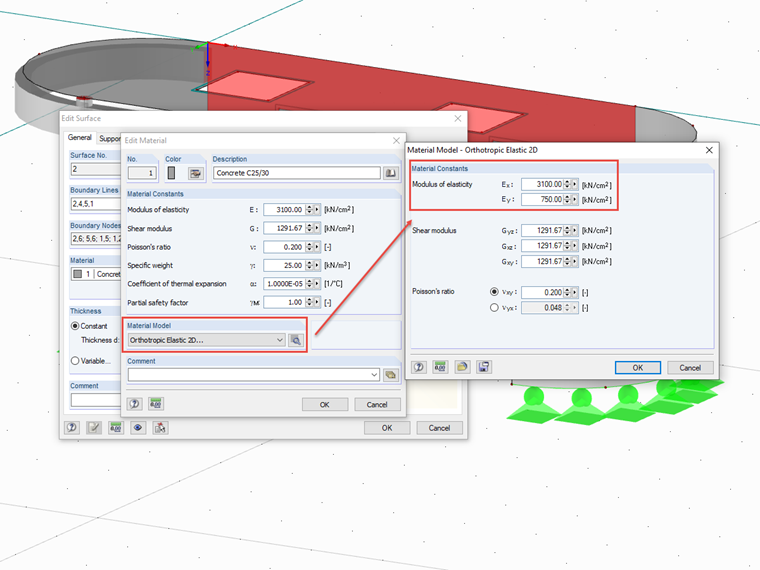

Ortotropní materiál (Obrázek 1):

V tomto dialogu uvedeme moduly pružnosti materiálu v obou směrech plochy (není-li přídavný modul RF-MAT NL licencován, lze použít pouze materiálové modely "Izotropní lineární elastický" a "Ortotropní elastický 2D/3D"). Poté materiál přiřadíme ploše.

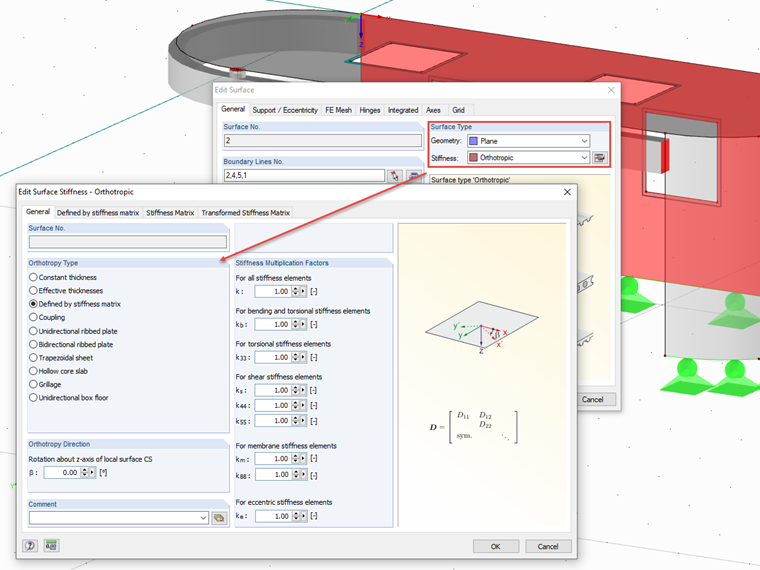

Ortotropní plocha (Obrázek 2):

Typ tuhosti plochy určíme jako „Ortotropní“. Následně můžeme definovat koeficienty lokální matice tuhosti podle různých kritérií.
