FAQ 001441 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM

Czy możliwe jest określenie różnych sztywności dla kierunku x i y powierzchni?

Odpowiedź

Tak. W tym celu można określić właściwości ortotropowe dla materiału lub powierzchni.

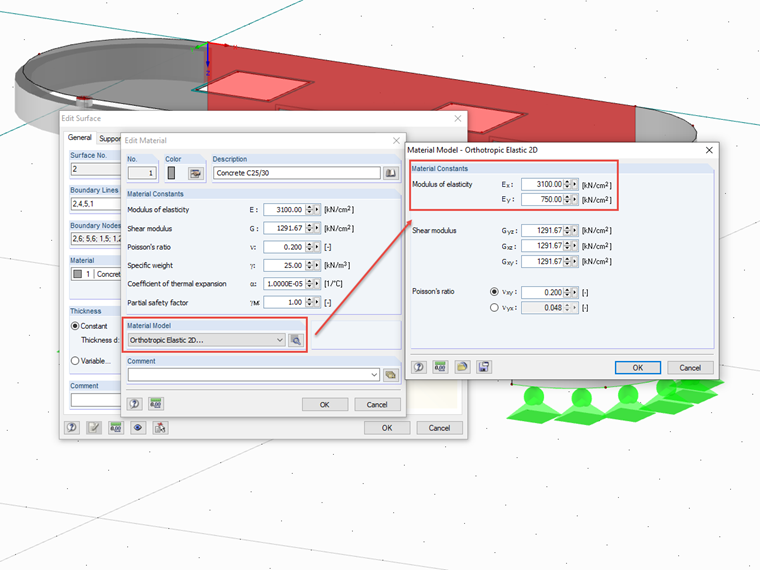

Materiał ortotropowy (rysunek 1)
W przypadku obu kierunków powierzchni należy określić moduły sprężystości (w przypadku braku licencji dla modułu dodatkowego RF-MAT NL dostępne są tylko modele materiałowe "Izotropowy liniowo sprężysty" i "Ortotropowy sprężysty 2D / 3D"). Następnie należy przydzielić materiał do powierzchni.

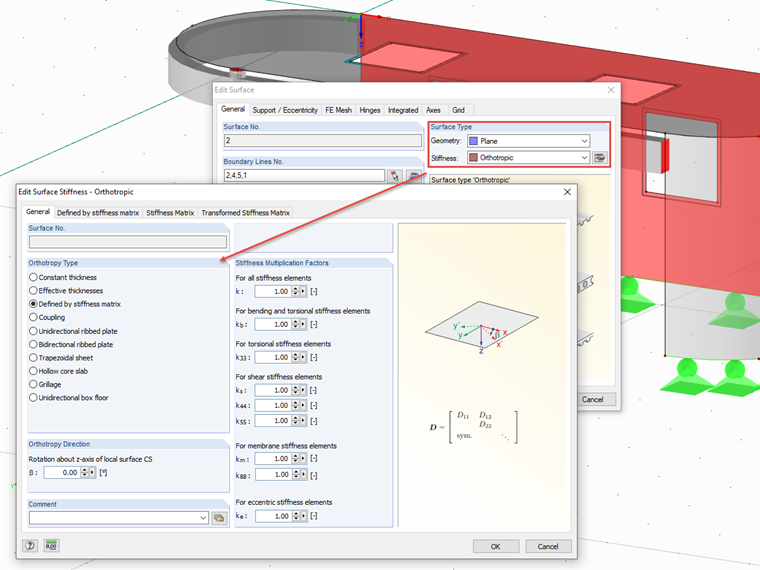

Materiał ortotropowy (rysunek 2):
Typ sztywności powierzchni należy zdefiniować jako "Ortotropowy". Następnie można określić współczynniki lokalnej macierzy sztywności według różnych kryteriów.
