FAQ 001441 DE

Modellierung | Struktur RFEM

Sind in RFEM unterschiedliche Steifigkeiten für die x- und y-Richtungen einer Fläche möglich?

Antwort

Ja. Hierzu können orthotrope Eigenschaften entweder für das Material oder für die Fläche definiert werden.

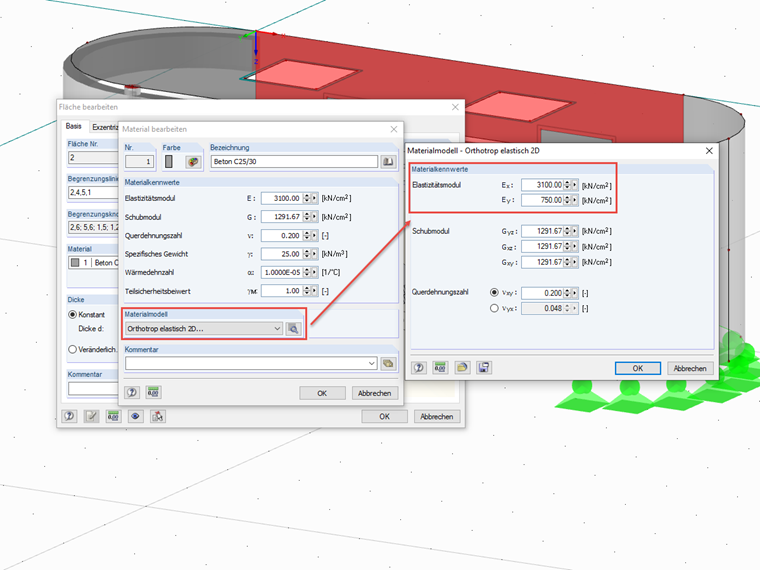

Orthotropes Material (Bild 1):

Geben Sie die E-Moduln des Materials für die beiden Flächenrichtungen an (falls das Zusatzmodul RF-MAT NL nicht lizenziert ist, sind nur die Materialmodelle "Isotrop linear elastisch" und "Orthotrop elastisch 2D/3D" nutzbar). Weisen Sie dann das Material der Fläche zu.

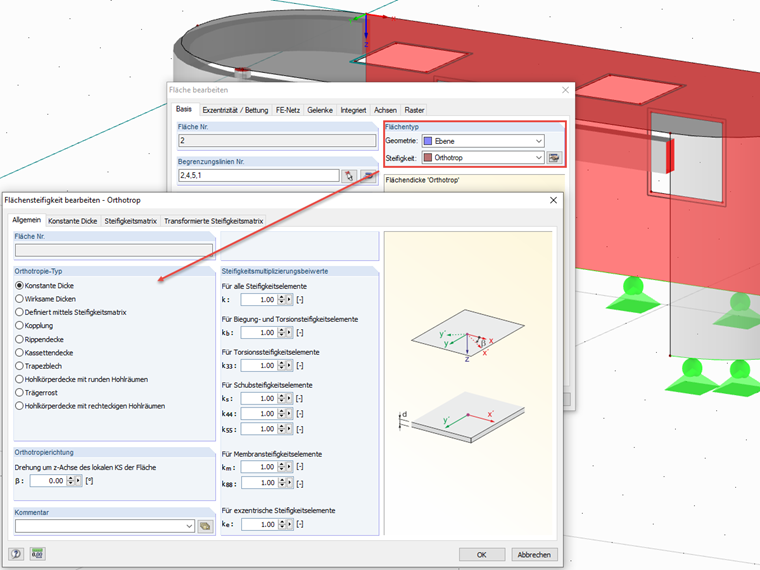

Orthotrope Fläche (Bild 2):

Definieren Sie den Steifigkeitstyp der Fläche als "Orthotrop". Dann können Sie die Koeffizienten der lokalen Steifigkeitsmatrix nach verschiedenen Kriterien festlegen.
