Modélisation & Structure RFEM

Est-il possible de spécifier des rigidités différentes pour les directions x et y d'une surface?

Réponse

Oui. Pour ce faire, vous pouvez préciser les propriétés d'orthotropie pour le matériau ou pour la surface.

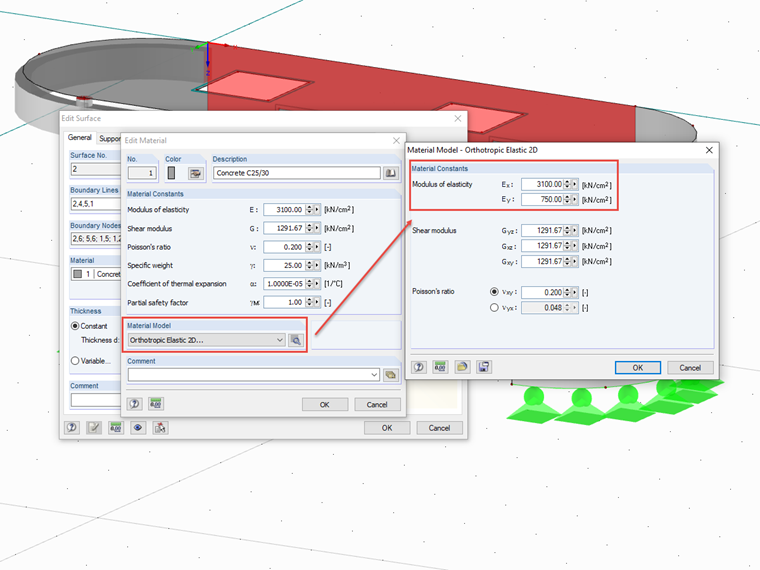

Matériau orthotrope (Figure 1)
Spécifiez les modules d'élasticité pour les deux directions de surface (si vous ne possédez pas de licence pour le module additionnel RF-MAT NL, seuls les modèles de matériau «Isotrope Linéaire Élastique» et «Orthotrope Élastique 2D / 3D» sont disponibles). Puis, affectez le matériau à la surface.

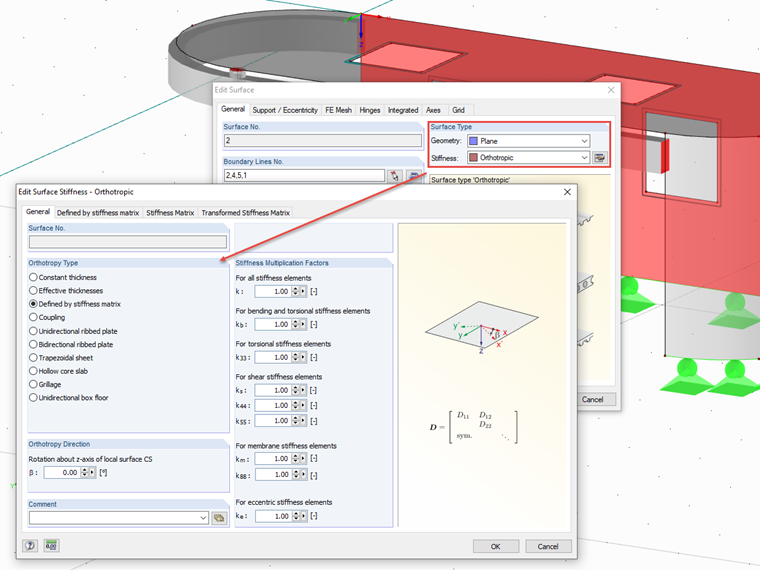

Matériau orthotrope (Figure 2):
Définissez le type de rigidité de la surface comme «Orthotrope». Puis, vous pouvez préciser les coefficients de la matrice de rigidité locale selon différents critères.
