Ответ:

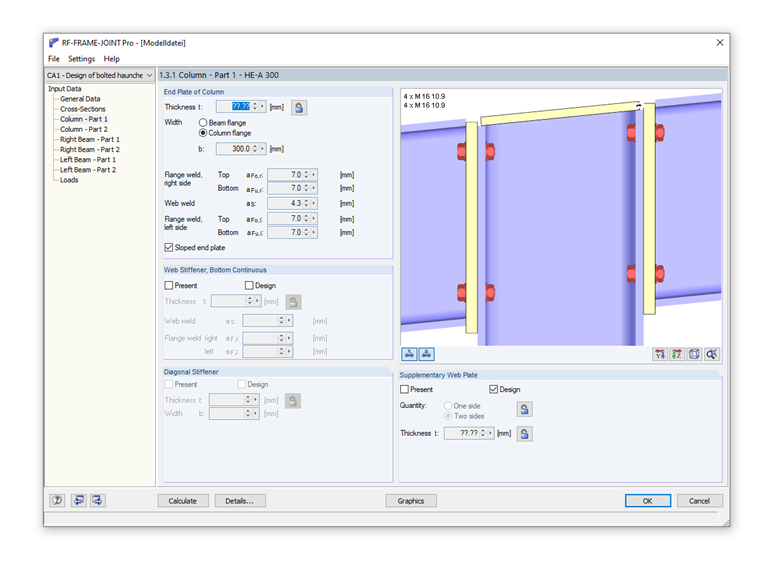

Программа позволяет создать данный тип торцевой пластины, только при ее установке всегда необходимо учесть следующее: Балка слева и справа от колонны не должна иметь эксцентриситета стержня. Наклон балки влево и вправо от колонны должен быть всегда одинаковым.
Вопрос
Почему в программе нет у определения колонны возможность «Наклонная торцевая пластина»?
