Resposta:

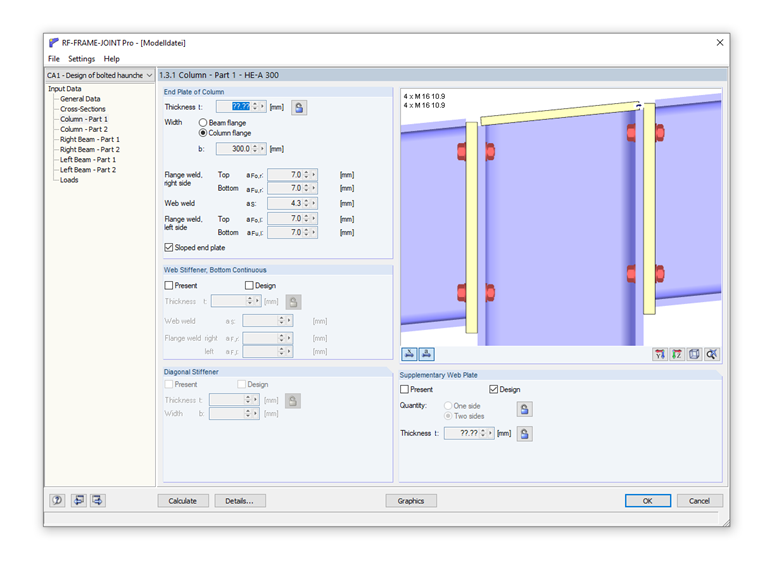

O seguinte deve ser tido em consideração para dispor a placa de extremidade do pilar numa posição inclinada: A viga à esquerda e à direita do pilar não deve ter excentricidade de barra. A inclinação da viga para a esquerda e para a direita do pilar tem de ser idêntica.
Pergunta
Porque é que não existe opção para uma "placa de extremidade inclinada"?
