Odpowiedź:

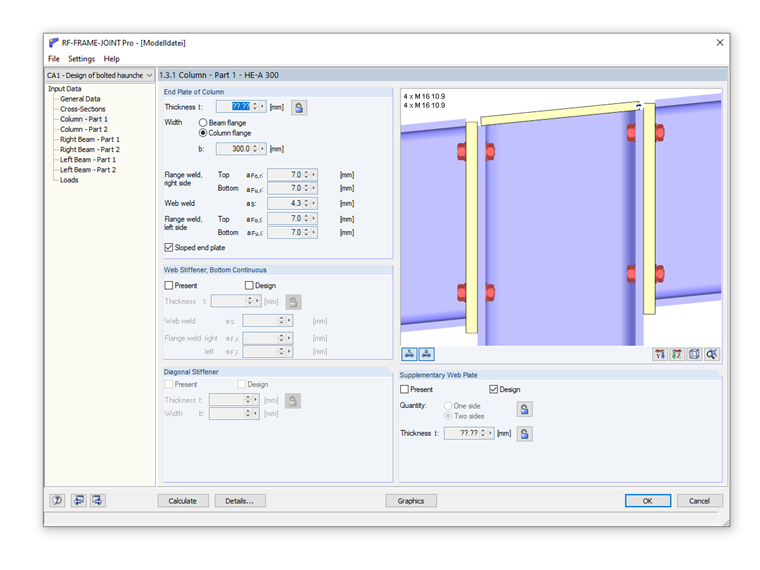

Aby ustawić skośną blachę czołową słupa, należy uwzględnić następujące kwestie: Belka po lewej i prawej stronie słupa nie powinna posiadać mimośrodu prętowego. Nachylenie belki na lewo i na prawo od słupa musi być identyczne.
Pytanie
Dlaczego nie ma opcji „pochylonej blachy czołowej”?
