Risposta:

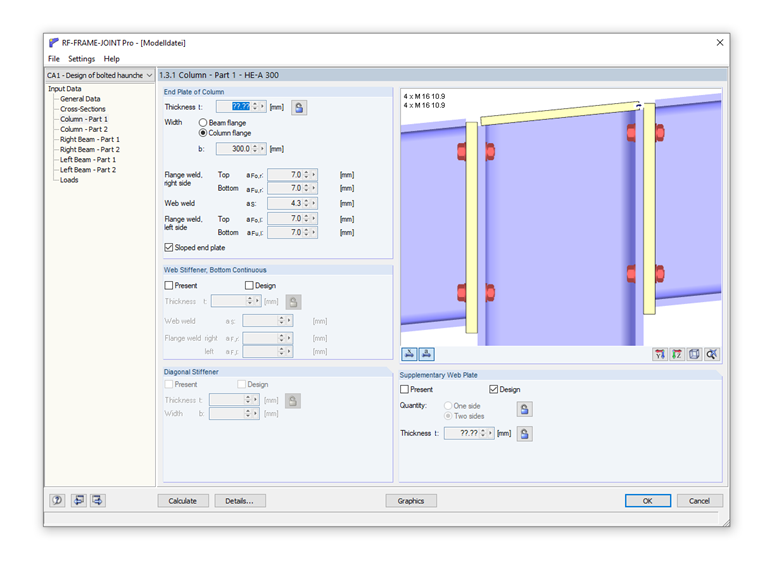

Per disporre la piastra di estremità della colonna in una posizione inclinata, è necessario tenere conto di quanto segue: La trave a sinistra e a destra della colonna non deve avere eccentricità dell'asta. L'inclinazione della trave a sinistra ea destra della colonna deve essere identica.
Domanda
Perché non c'è l'opzione per una "piastra terminale inclinata"?
