При попытке расчета результирующей комбинации, я получаю предупреждение 30014:

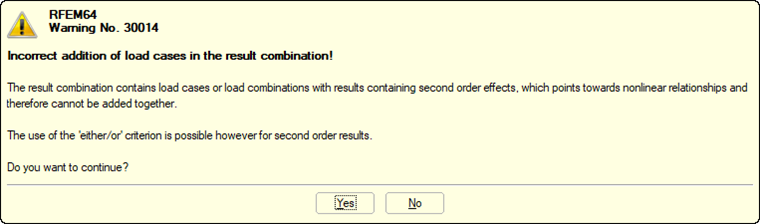

«Неверное добавление загружений в результирующую комбинацию!
Результирующая комбинация содержит загружения или сочетания нагрузок с результатами, содержащими эффекты второго порядка, которые указывают на нелинейные зависимости и поэтому не могут быть сложены вместе ».

Что означает это предупреждение?

Ответ

Данное предупреждение появляется в случае следующих определений расчетного сочетания при анализе загружений / сочетаний нагрузок в соответствии с нелинейным расчетом, например, при расчете деформаций второго порядка или больших деформаций.

Случай 1: RC = LC1 / CO1 + LC2 / CO2

Для случая 1, загружения или сочетания нагрузки не могут быть совмещены вместе в расчетном сочетании, когда каждый случай / сочетание выполняется в соответствии с нелинейным расчетом, например, анализ по методу второго порядка (P-Delta, p-delta) или большой деформации. Деформации в обоих загружениях основаны на различных конструктивных системах и приведет к неправильным результатам, поскольку эффекты P-Delta не могут быть просто объединены вместе.

Случай 2: RC = коэффициент * LC1 / CO1 или коэффициент * LC2 / CO2

Для случая 2, если расчет нагрузки / сочетания нагрузки рассчитывается в соответствии с нелинейным анализом, не возможно дополнительно применить коэффициент к расчетному сочетанию. Данный коэффициент будет применяться не только к определенным нагрузкам на конструкцию, но и к нелинейным эффектам, таким как P-Delta, который является неправильным. Эти факторы приводят к умножению каждой внутренней силы на соответствующий коэффициент. Удвоение осевой силы, например, не обязательно сопровождается удвоением данного момента. Предполагается, что результаты линейно коррелированы. Это противоречие (нелинейный расчет результатов с линейным умножением) приводит к описанному выше предупреждению.

Решением для обоих случаев является расчет загружений или сочетаний нагрузок линейно в соответствии с линейным статическим расчетом, а затем наложение их в RC. При наличии только загружений, их можно проанализировать в сочетаниях нагрузок.

Тем не менее, результаты нелинейного анализа могут быть наложены в RC, если используется критерий «постоянный»: RC = CO1 / s или CO2 / с . Это определяет огибающую результатов, которая покрывает неблагоприятное созвездие от обеих CO. В этом случае предупреждение должно быть подтверждено с помощью [Да]. Внутренние силы RC представляют собой экстремальные значения из двух LC и могут быть использованы для дальнейшей разработки.

При выборе в модели результирующего сочетания с геометрическими нелинейностями появляется аналогичное сообщение. Это описано в FAQ 003065 .
