Při výpočtu kombinace výsledků dostanu upozornění 30014:

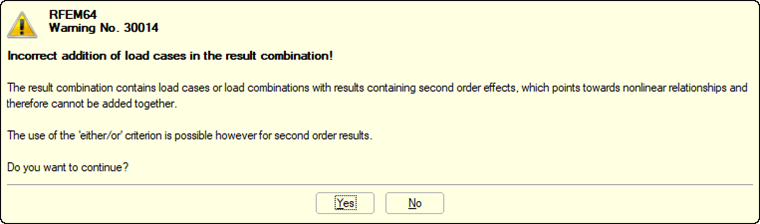

"Nesprávné zadání zatěžovacích stavů do kombinace výsledků! Kombinace výsledků obsahuje zatěžovací stavy nebo kombinace zatížení s výsledky podle druhého řádu, které mají nelineární vztahy, a proto nelze sčítat. "

Co to znamená toto varování?

Odpověď

Toto varování se zobrazí u následujících definic kombinací výsledků, pokud se zatěžovací stavy / kombinace zatížení analyzují na základě nelineární analýzy, jako je například analýza druhého nebo velkého průběhu deformací.

Případ 1: RC = LC1 / KZ + LC2 / CO2

U případu 1 nelze kombinace zatěžovacích stavů / kombinací zatížení uvést do kombinace výsledků pouze tehdy, pokud se případně / kombinace spustí podle nelineární analýzy, jako je například analýza druhého řádu (P-Delta, p-delta) nebo velká deformace. Deformace v obou zatěžovacích stavech jsou založeny na různých konstrukčních systémech Výsledkem bude nesprávný výsledek, protože efekty P-Delta nelze jednoduše sčítat.

Případ 2: RC = součinitel * LC1 / CO1 nebo součinitel * LC2 / CO2

U případu 2 se v případě kombinace zatěžovacího stavu a zatížení vypočítá podle nelineární analýzy součinitel výsledné hodnoty. Součinitel by se neměl vztahovat pouze na definovaná zatížení na konstrukci, ale také na nelineární účinky jako P-Delta, které jsou nesprávné. Faktory způsobují, že se každá vnitřní síla násobí příslušným součinitelem. Zdvojnásobení normálové síly například není nutně doprovázeno zdvojnásobením momentu. Předpokládá se lineární korelace výsledků. Tento protiklad (nelineární výpočet výsledků s lineárním násobením) vede k výše popsané výstraze.

Řešením pro oba případy je výpočet zatěžovacích stavů nebo kombinací zatížení lineárně podle statické analýzy lineárně a následně jejich uložení do KP. Pokud existují pouze zatěžovací stavy, můžeme je posoudit v kombinaci zatížení.

Nicméně výsledky nelineárních analýz lze v RC kombinovat, pokud se použije kritérium "trvalé": RC = CO1 / s nebo CO2 / s . Tím se určí výsledková obálka, která pokrývá nepříznivou souhru obou KP. V takovém případě musí být výstraha potvrzena příkazem [Ano]. Vnitřní síly RC představují extrémní hodnoty z obou ZS a lze je použít pro další posouzení.

Pokud v modelu konstrukce vybereme kombinaci výsledků s geometrickými nelinearitami, objeví se podobné hlášení. Popisujeme jej v FAQ 003065 .
