Robert Vogl Calcul RFEM RSTAB 5.xx 8.xx

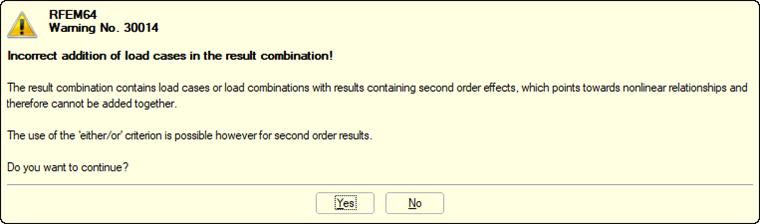

Lorsque j'essaie de calculer une combinaison de résultats, j'obtiens Avertissement 30014:

"Ajout erroné de cas de charge dans la combinaison de résultats! La combinaison de résultats contient des cas de charge ou des combinaisons de charges avec des résultats selon l'analyse du second ordre qui ont des relations non linéaires et qui ne peuvent donc pas être récapitulés. "

Que signifie cet avertissement?

Réponse

Cet avertissement apparaît dans le cas des définitions de combinaison de résultats suivantes lorsque les cas de charge / combinaisons de charge sont analysés selon une analyse non-linéaire, telle qu'une analyse de second ordre ou de grande déformation.

Cas 1 : RC = CC1 / CO1 + CC2 / CO2

Dans le cas 1, les cas de charge / combinaisons de charges ne peuvent pas être superposés dans une combinaison de résultats lorsque chaque cas / combinaison est analysé de manière non linéaire, comme une analyse de second ordre (P-Delta, p-delta) ou de grandes déformations. Les déformations dans les deux cas de charge sont basées sur des systèmes structuraux différents Les résultats seront erronés car les effets P-Delta ne peuvent pas être additionnés.

Cas 2 : RC = facteur * CC1 / CO1 ou facteur * CC2 / CO2

Dans le cas 2, si une combinaison cas de charge / charge est calculée selon une analyse non linéaire, il n'est pas possible d'appliquer un facteur supplémentaire à la combinaison de résultats. Le facteur ne sera pas appliqué uniquement aux charges définies sur la structure, mais également aux effets non linéaires tels que P-Delta incorrect. Les facteurs provoquent la multiplication de chaque effort interne par le facteur correspondant. Un dédoublement de l'effort normal n'est par exemple pas nécessairement accompagné d'un doublement du moment. Les résultats sont supposés linéairement corrélés. Cette contradiction (calcul non-linéaire des résultats avec multiplication linéaire) entraîne l'avertissement décrit ci-dessus.

La solution pour les deux cas consiste à calculer linéairement les cas de charge ou les combinaisons de charge selon l'analyse statique linéaire, puis à les superposer dans un RC. Si les cas de charge sont présents, vous pouvez les analyser dans une combinaison de charge.

Néanmoins, les résultats d'analyses non linéaires peuvent être superposés dans un CR si le critère «permanent» est utilisé: RC = CO1 / s ou CO2 / s . Cela détermine l'enveloppe de résultats couvrant la constellation défavorable des deux CO. Dans ce cas, l'avertissement doit être confirmé par [Oui]. Les efforts internes RC représentent les valeurs extrêmes des deux CC et peuvent être utilisés pour d'autres vérifications.

Lorsqu'une combinaison de résultats avec des non linéarités géométriques est sélectionnée dans le modèle, un message similaire apparaît. La FAQ 003065 décrit cette méthode .
