Robert Vogl Cálculo RFEM RSTAB 8.xx

Al intentar calcular una combinación de resultados, aparece la advertencia 30014:

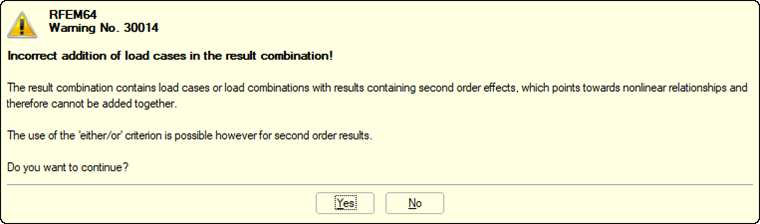

"¡Incorporación incorrecta de casos de carga en la combinación de resultados!
La combinación de resultados contiene casos de carga o combinaciones de carga con resultados que contienen efectos de segundo orden, que apuntan hacia relaciones no lineales y, por lo tanto, no se pueden sumar ".

¿Qué significa esta advertencia?

Respuesta

Esta advertencia aparece en el caso de las definiciones de combinación de resultados siguientes cuando los casos de carga / combinaciones de carga se analizan según un análisis no lineal como análisis de segundo orden o de deformación grande.

Caso 1: RC = LC1 / CO1 + LC2 / CO2

Para el Caso 1, los casos de carga / combinaciones de carga no se pueden superponer juntos en una combinación de resultados cuando cada caso / combinación se ejecuta según un análisis no lineal como un análisis de segundo orden (P-Delta, p-delta) o un análisis de deformación grande. Las deformaciones en ambos casos de carga se basan en diferentes sistemas estructurales y dará como resultado resultados incorrectos ya que los efectos P-Delta no se pueden sumar simplemente.

Caso 2: RC = factor * LC1 / CO1 o factor * LC2 / CO2

Para el Caso 2, si se calcula una combinación de caso de carga / carga según un análisis no lineal, no es posible aplicar un factor adicionalmente a la combinación de resultados. El factor no solo se aplicaría a las cargas definidas en la estructura, sino también a los efectos no lineales, como P-Delta, que son incorrectos. Los factores hacen que cada fuerza interna se multiplique por el factor correspondiente. Una duplicación del esfuerzo axial no está necesariamente acompañada, por ejemplo, por una duplicación del momento. Se supone que los resultados están correlacionados linealmente. Esta contradicción (cálculo no lineal de los resultados con multiplicación lineal) da como resultado la advertencia descrita anteriormente.

La solución para ambos casos es calcular los casos de carga o las combinaciones de carga linealmente según el análisis estático lineal y luego superponerlas en un RC. Si solo hay casos de carga, puede analizarlos en una combinación de carga.

Sin embargo, los resultados de los análisis no lineales se pueden superponer en un RC si se usa el criterio "permanente": RC = CO1 / so CO2 / s . Determina la envolvente de resultados que cubre la constelación desfavorable de ambos CO. En este caso, la advertencia debe confirmarse con [Sí]. Los esfuerzos internos RC representan entonces los valores extremos de los dos LC y se pueden usar para un cálculo posterior.

Cuando se selecciona una combinación de resultados con no linealidades geométricas en el modelo, aparece un mensaje similar. Se describe en la pregunta frecuente 003065 .

Palabras clave

Casos de carga combinaciones de carga combinación de resultados advertencia inadmisible adición teoría II.
