Robert Vogl Obliczenia RFEM RSTAB 5.xx 8.xx

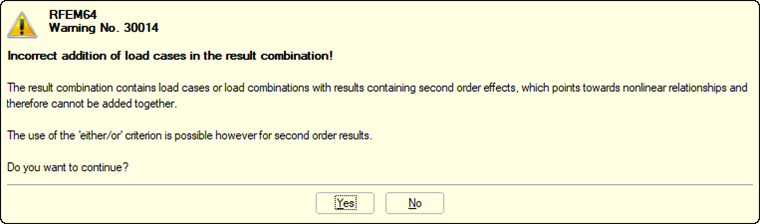

Podczas obliczania kombinacji wyników pojawia się Ostrzeżenie 30014:

"Niepoprawne dodawanie przypadków obciążeń w kombinacji wyników! Kombinacja wyników zawiera przypadki obciążeń lub kombinacje obciążeń, których wyniki według teorii II rzędu mają zależności nieliniowe i dlatego nie można ich sumować. "

Co oznacza to ostrzeżenie?

Odpowiedź

To ostrzeżenie pojawia się w przypadku następujących kombinacji kombinacji wyników, gdy przypadki obciążeń / kombinacje obciążeń są analizowane według analizy nieliniowej, takiej jak analiza drugiego rzędu lub analiza dużych deformacji.

Przypadek 1 RC = PO1 / CO1 + PO2 / CO2

W przypadku 1 przypadki obciążeń / kombinacje obciążeń nie mogą być sumowane w kombinacji wyników, jeżeli każdy przypadek / kombinacja zostanie przeprowadzona według analizy nieliniowej, takiej jak analiza drugiego rzędu (P-Delta, p-delta) lub analiza dużych deformacji. Odkształcenia w obu przypadkach obciążeń są oparte na różnych układach konstrukcyjnych i spowoduje to, że efekty P-Delta nie będą po prostu sumowane.

Przypadek 2 Współczynnik RC = współczynnik * PO1 / KO1 lub współczynnik * PO2 / KO2

W Przypadku 2, jeżeli przypadek obciążenia obciążenia / kombinacja obciążeń jest obliczana według analizy nieliniowej, nie jest możliwe dodatkowe zastosowanie współczynnika w kombinacji wyników. Współczynnik ten zostanie zastosowany nie tylko do zdefiniowanych obciążeń na konstrukcji, ale także do nieliniowych oddziaływań, takich jak P-Delta, które są nieprawidłowe. Współczynniki te powodują pomnożenie każdej siły wewnętrznej przez odpowiedni współczynnik. Podwojenie siły osiowej nie musi zatem koniecznie towarzyszyć podwojenie momentu. Zakłada się, że wyniki są skorelowane liniowo. Ta sprzeczność (nieliniowe obliczenia wyników przy użyciu mnożenia liniowego) powoduje, że ostrzeżenie jest opisane powyżej.

Rozwiązaniem dla obu przypadków jest liniowe obliczanie przypadków obciążeń lub kombinacji obciążeń zgodnie z liniową analizą statyczną, a następnie ich nakładanie w sterowniku. W przypadku występowania tylko takich przypadków obciążeń można analizować je w kombinacji obciążeń.

Wyniki analizy nieliniowej mogą jednak zostać nałożone w KW, jeżeli zastosowane zostanie kryterium "stałe": RC = CO1 / s lub CO2 / s . Określa obwiednię wyników, która pokrywa niekorzystną konstelację z obu KOs. W takim przypadku ostrzeżenie należy potwierdzić za pomocą opcji [Tak]. Siły wewnętrzne RC reprezentują następnie wartości ekstremalne z dwóch KO i mogą być wykorzystane do dalszego obliczeń.

W przypadku wybrania w modelu kombinacji wyników z nieliniowością geometryczną pojawia się podobny komunikat. Jest to opisane w FAQ 003065 .
