Как можно использовать сечения SHAPE-MASSIVE для конических стержней?

Ответ

Для применения сечений SHAPE-MASSIVE для конических стержней, должны быть выполнены два условия.

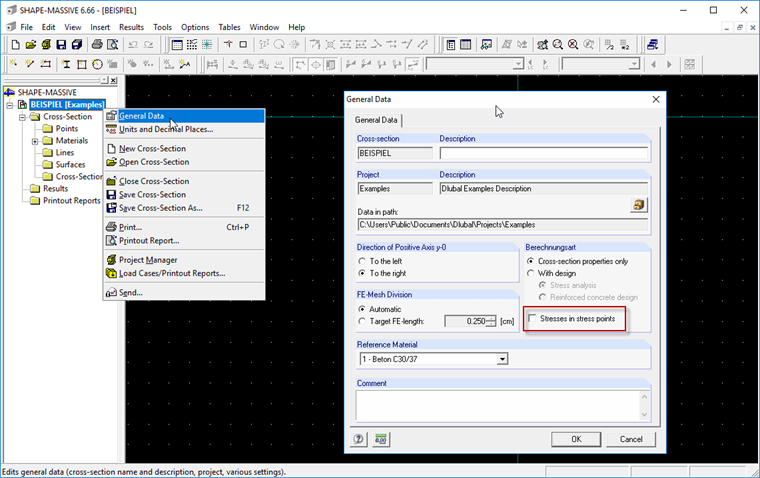

1. В общих данных конструкции SHAPE-MASSIVE должна быть деактивирована опция «Напряжения в точках напряжения». (см. Рисунок 01).

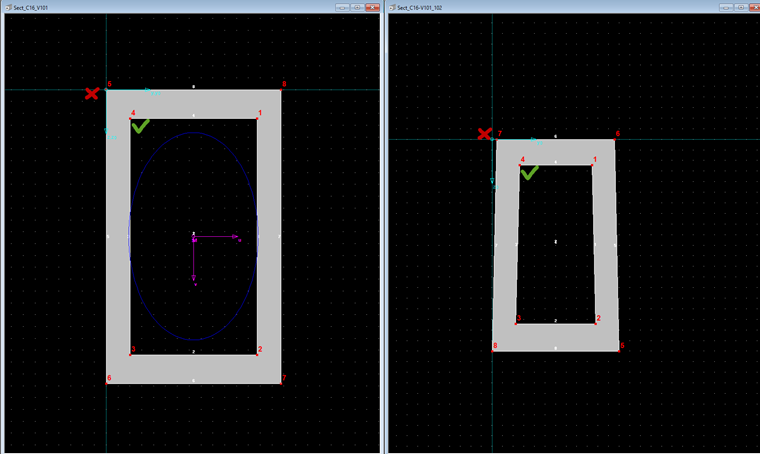

2. Узлы (угловые точки) сечений, используемые для вутовки, должны быть расположены одинаково в обоих сечениях. Это см. На рисунке 02.

Ключевые слова

Конус SHAPE-MASSIVE Точки напряжений
