FAQ 002359 DE

Modellierung | Struktur RFEM RSTAB

Wie kann ich DICKQ Querschnitte für gevoutete Stäbe verwenden?

Antwort

Um DICKQ Querschnitte für gevoutete Stäbe verwenden zu können, müssen zwei Bedingungen erfüllt sein.

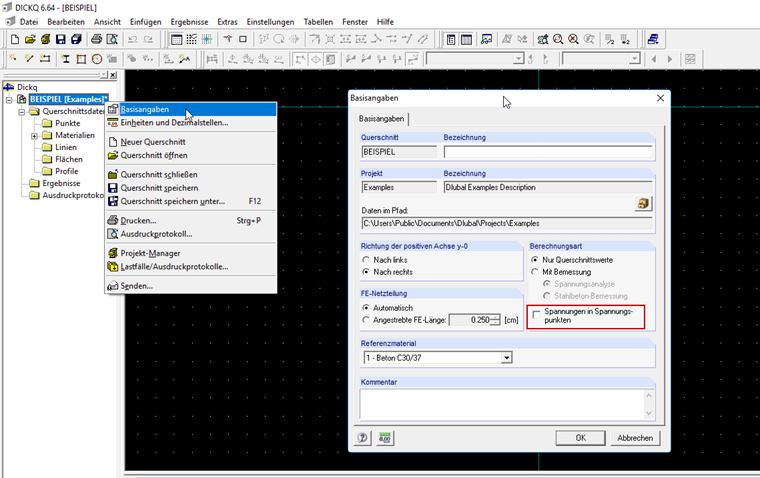

1. In den Basisangaben der DICKQ Position muss die Option "Spannungen in Spannungspunkten" deaktiviert werden. Siehe Bild 01.

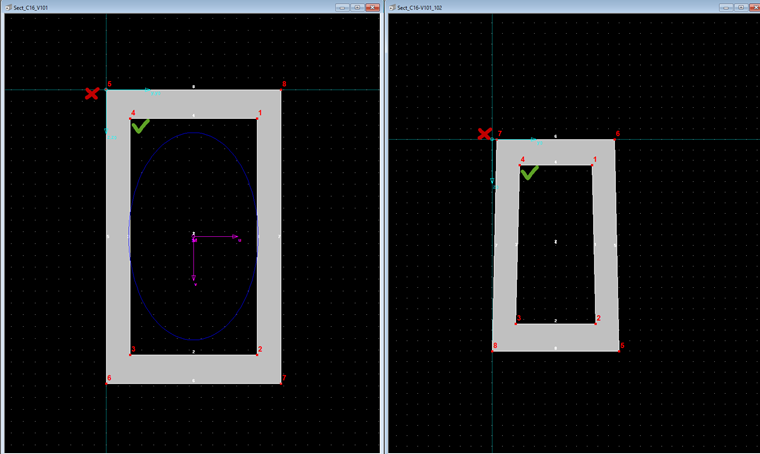

2. Die Knoten (Eckpunkte) der für die Voute verwendeten Querschnitte müssen in beiden Querschnitten die gleiche Anordnung haben. Siehe hierzu Bild 02.

Schlüsselwörter

Voute, DickQ, Spannungspunkte
