FAQ 002375 RU

Полезные вопросы и ответы

  • Часто задаваемые вопросы (FAQ)

Эта статья была переведена Google Translator

Посмотреть исходный текст

Для концов стен и углов стен, в RF-PUNCH pro не уносятся контактные напряжения грунта, даже если установлен тип «фундамент». Невозможно также определить, что контактные напряжения грунта должны быть вычтены. Почему это происходит?

Ответ

При проектировании штамповочного сдвига для угла стены или конца стены у плиты перекрытия или фундаментной плиты, данная запись не требуется.

Так как при расчете на продавливание, продавливая нагрузку на угол стены или на конец стены от поперечных сил по периметру управления, соотношение поверхностной нагрузки отсутствует в пределах периметра управления (вплоть до приложения нагрузки). Таким образом, данная запись также не требуется в диалоговом окне 1.5.

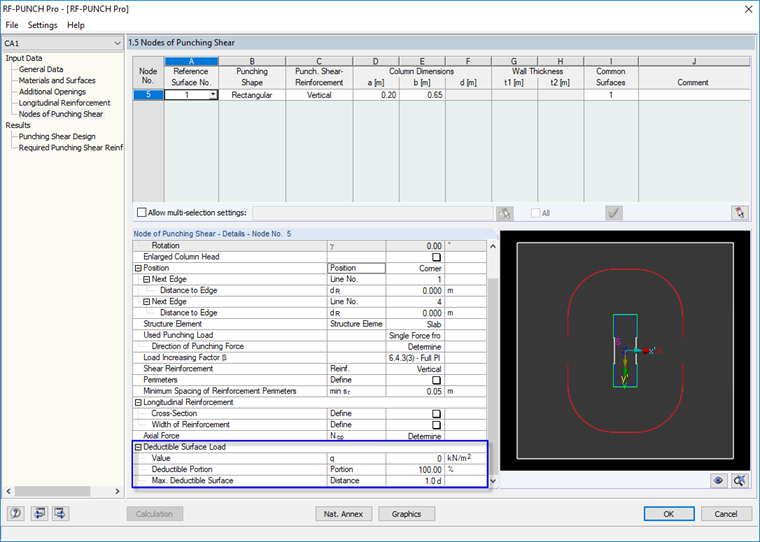

Если, однако, выполнить расчет на продавливание для одной колонны на фундаментной плите с нагрузкой на штамповки от нормальной силы данной колонны, можно ввести в поле результатов «Вычитаемая поверхностная нагрузка» в 1.5 диалоговом окне Штамповка сдвига - узел пробивного сдвига - подробности ", который позволяет определить ΔV Ed .

Ключевые слова

punching wall end wall corner foundation plate floor slab soil contact pressure deductible surface load favorable surface load
