W przypadku RF-PUNCH pro w RF-PUNCH pro nie są uwzględniane naprężenia o charakterze gruntu w przypadku narożników ścian i naroży ścian, mimo że ustawiono typ "Podłoże". Nigdzie nie można też określić, czy należy odjąć naprężenia kontaktowe od gruntu. Dlaczego tak się dzieje?

Odpowiedź

W przypadku wykonywania obliczeń na podstawie ścinania dla naroża ściennego lub zakończenia ściany przy płycie fundamentowej lub płycie fundamentowej wpis ten nie jest konieczny.

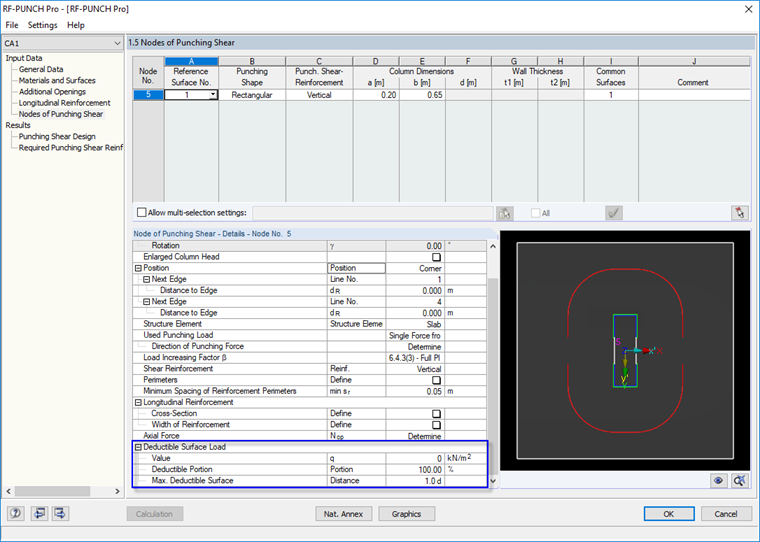

Obciążenie wykrawaniem jest określane w narożniku ściany lub na końcu ściany od sił tnących na obwodzie sterowania podczas wykonywania obliczeń na podstawie ścinania, a ponadto w obwodzie kontrolnym nie ma takiego współczynnika obciążenia powierzchniowego (aż do przyłożenia obciążenia). Wpis ten nie jest zatem konieczny również w oknie dialogowym 1.5.

W przypadku wykonania obliczeń na podstawie ścinania dla pojedynczej kolumny na płycie fundamentowej przy użyciu siły wykrawania na podstawie siły normalnej słupa, na końcu okna dialogowego można wprowadzić "Obciążenie powierzchniowe podciąganej". Noż. Przebijania - Węzeł przebijania przebijaka - Szczegóły ", który pozwala wyznaczyć ΔV Ed .

Słowa kluczowe

punching wall end wall corner foundation plate floor slab soil contact pressure deductible surface load favorable surface load
