Bien que le type « Fondation » a été sélectionné, aucune pression de contact avec le sol ne peut être déduite dans RF-PUNCH Pro pour les extrémités et les angles de murs. Il est également impossible d'y spécifier que les pressions de contact avec le sol doivent être déduites. Pourquoi ?

Réponse

Si vous effectuez la vérification au poinçonnement d'un angle ou d'une extrémité de mur au niveau d'une dalle de sol ou d'une plaque de fondation, cette entrée n'est pas nécessaire.

Puisque la charge de poinçonnement est déterminée à partir des efforts tranchants du périmètre de contrôle au niveau d'un angle ou d'une extrémité de mur lors de la vérification du cisaillement par poinçonnement, le coefficient de la charge surfacique n'est de toute manière pas présent dans le périmètre de contrôle (jusqu'à l'application de la charge). Cette entrée n'est donc pas nécessaire dans la boîte de dialogue 1.5 non plus.

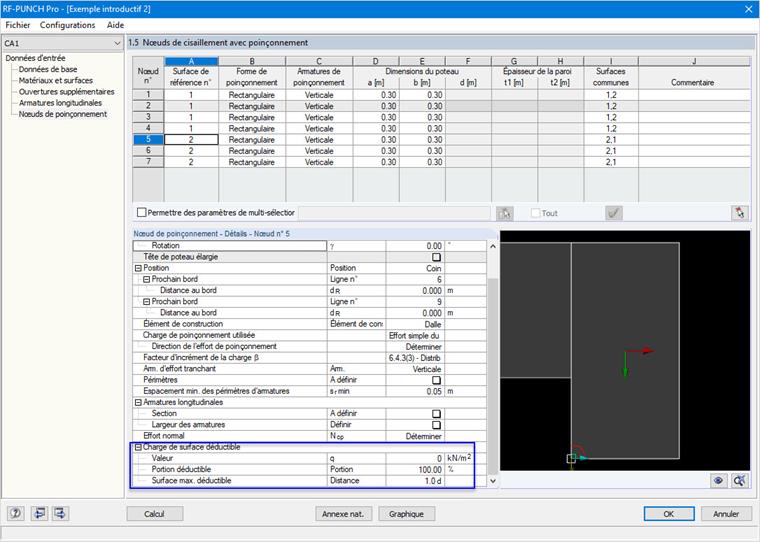

Si vous effectuez néanmoins la vérification au poinçonnement d'un poteau individuel au niveau d'une plaque de fondation avec la charge de poinçonnement résultant de l'effort axial de ce poteau, vous pouvez saisir la « Charge de surface déductible » au bas de la boîte de dialogue « 1.5 Nœuds de poinçonnement - Nœud de poinçonnement - Détails » et ainsi déterminer ΔVEd.

Mots-clés

poinçonnement, extrémité de mur, plaque de fondation, dalle de sol, pression de contact avec le sol, charge de surface déductible, charge surfacique favorable
