FAQ 002428 RU 19. февраля 2019

Markus Baumgärtel Результаты RFEM

В функции «Взять на себя реакции подшипников как нагрузку» я не нашел способа применить линии к моментам. Как я могу получить Mx моменты из поддержки, перенести их в качестве нагрузки в мою систему.

Ответ

Передача нагрузки с помощью этой функции пока ограничивается только вертикальными нагрузками. Если требуются реакции подшипников в других направлениях, их необходимо перенести вручную.

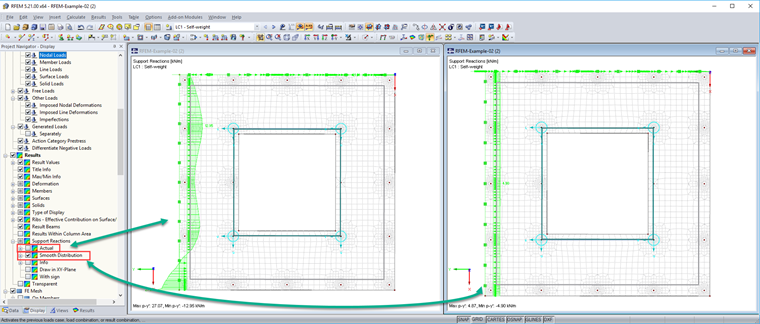

Чтобы сделать это немного проще, вместо «фактических» реакций хранения можно отобразить «плавное распределение» на строку (см. Рисунок 1). Конечно, чем тоньше подразделение линий, тем точнее (больше градаций) результат приближается к реальному курсу.

Ключевые слова

Реакции на подшипники плавное распределение фактическое сглаживание постоянный курс
