FAQ 002428 CS

19. února 2019

Markus Baumgärtel Výsledky RFEM

Při použití funkce "Importovat reakce jako zatížení" jsem nenašel žádný způsob, jak načítat lineární momenty. Jak mohu vkládat momenty m x z liniové podpory jako zatížení?

Odpověď

Přenos zatížení s uvedenou funkcí je omezen na vertikální zatížení (import do 2D konstrukcí). Pokud vyžadují reakce v jiných směrech, je třeba je předat ručně.

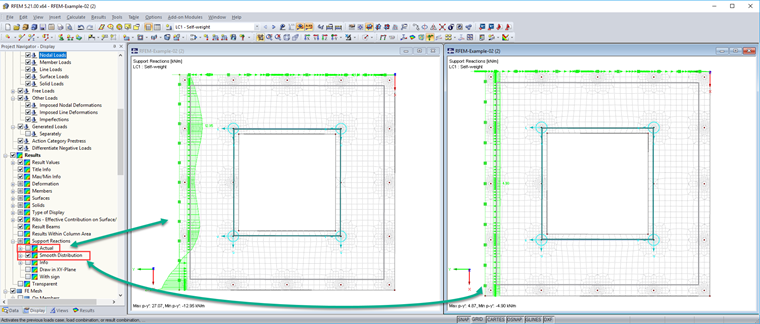

Pro zjednodušení ručního přenosu lze namísto "skutečných" podporových reakcí (viz obrázek) zobrazit "Průběh hladkosti" pro každou linii. Samozřejmě, čím jemnější je dělení linií, tím přesnější (více gradácí) se výsledek přiblíží ke skutečnému rozdělení.

Klíčová slova

Reakce ložisek hladká distribuce aktuální vyhlazování konstantní průběh
