FAQ 002428 DE

19. Februar 2019

Markus Baumgärtel Ergebnisse RFEM

Bei der Funktion "Lagerreaktionen als Last übernehmen" habe ich keine Möglichkeit gefunden, Linienmomente zu übernehmen. Wie kann ich die Momente mx aus einem Linienlager als Last importieren?

Antwort

Die Lastübernahme mit der erwähnten Funktion ist auf vertikale Lasten beschränkt (Übernahme in 2D-Systemen). Werden Lagerreaktionen in andere Richtungen benötigt, müssen diese manuell übertragen werden.

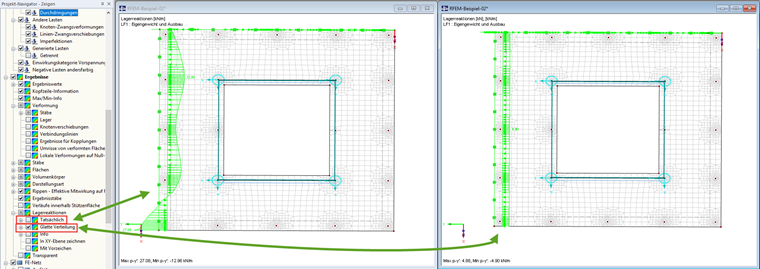

Für eine erleichterte manuelle Übernahme könnte man anstatt der "Tatsächlichen" Lagerreaktionen die "Glatte Verteilung" je Linie darstellen lassen (siehe Bild). Dabei gilt natürlich: Je feiner die Unterteilung der Linien, desto genauer (mehr Abstufungen) nähert sich das Ergebnis an den tatsächlichen Verlauf an.

Schlüsselwörter

Lagerreaktionen glatte Verteilung tatsächlich Glättung konstanter Verlauf
