Lorsque vous utilisez la fonction «Importer les réactions de support en tant que charges», je n'ai trouvé aucun moyen d'importer des moments linéaires. Comment puis-je importer les moments m x d'un appui linéique en tant que charge?

Réponse

Le transfert de charge avec la fonction mentionnée est limité aux charges verticales (importation dans les structures 2D). Si des réactions d'appui dans d'autres directions sont requises, elles doivent être transférées manuellement.

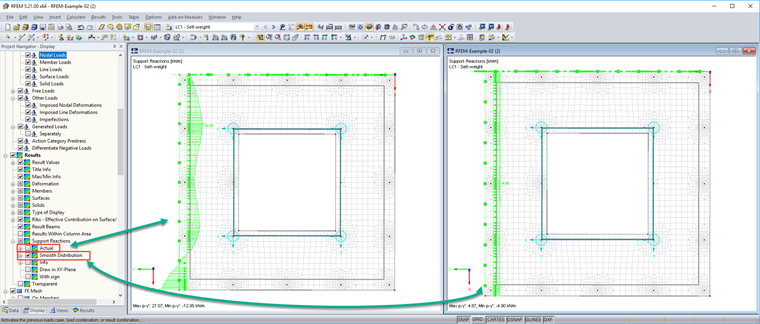

Afin de simplifier le transfert manuel, il est possible d'afficher la «Répartition lisse» pour chaque ligne à la place des réactions d'appui «Réel» (voir la Figure). Bien sûr, plus la subdivision des lignes est fine, plus les résultats sont précis (plus les dégradés), plus le résultat est proche de la distribution réelle.

Mots-clés

Réactions de roulement distribution lisse réelle lissage trajectoire constante
