Pytanie

W przypadku funkcji „Importuj reakcje podporowe jako obciążenie” nie znalazłem żadnej opcji przeniesienia momentów liniowych. W jaki sposób mogę zaimportować momenty m_x z podpory liniowej jako obciążenie?

Odpowiedź:

Import obciążeń opisaną funkcją ogranicza się do obciążeń pionowych (przenoszenie obciążeń w konstrukcjach 2D). Jeżeli wymagane są reakcje podporowe w innych kierunkach, należy je przenieść ręcznie.

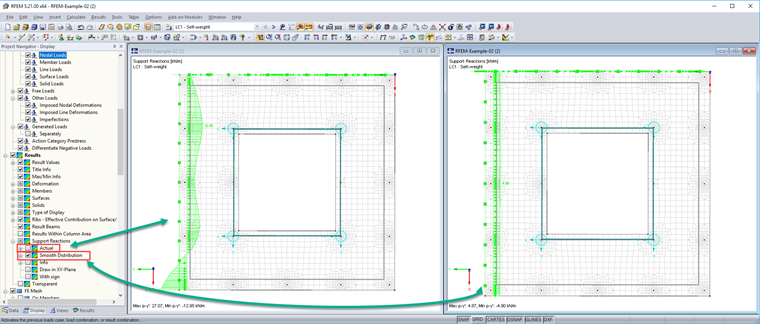

Aby ułatwić ręczny import, można wyświetlić "Gładki rozkład" dla każdej linii zamiast "Rzeczystych" reakcji podporowych (patrz rysunek). Obowiązuje tu oczywiście następująca zasada: im dokładniejszy podział linii, tym dokładniejszy (więcej odcieni) wynik jest bliższy rzeczywistemu rozmieszczeniu.

Wybór rozkładu reakcji podporowych
