FAQ 002561 RU 4. марта 2019

Markus Baumgärtel Дополнительные модули CONCRETE RF-CONCRETE

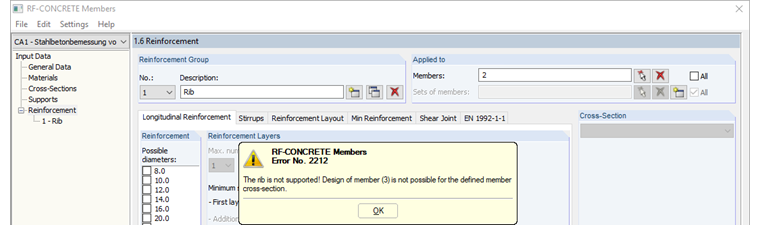

При определении размеров с помощью дополнительного модуля RF-CONCRETE Members, я всегда получаю сообщение об ошибке 2212 (Unsupported rib). Что мне нужно сделать, чтобы программа работала?

Ответ

Для правильной конструкции ребер следует отметить следующие моменты:

• Локальная ось z ребра должна быть параллельна локальной оси z поверхности.

• Локальная ось z ребра должна быть ортогональна плоскости xy поверхности.

• Тип поверхности соединяемой поверхности должен быть одной плоскостью.

• Тип поперечного сечения ребристого стержня должен быть прямоугольным.

• В случае перемещения персонала должен быть доступен одинаковый тип ребра для всего набора столбов.

• Материал ребра должен быть идентичен материалу поверхности.

Ключевые слова

Ребро не поддерживается ошибка 2212
