回复:
正确设计加强筋应注意以下事项：
- 肋的局部 z 轴必须与面的局部 z 轴平行。
- 肋的局部 z 轴必须垂直于 xy 面平面。
- 连接面的面类型必须为平面。
- 肋杆件的截面类型必须为矩形。
- 对于连续杆件，整个杆件集必须有统一的肋类型。
- 肋的材料必须与面的材料相同。
问题

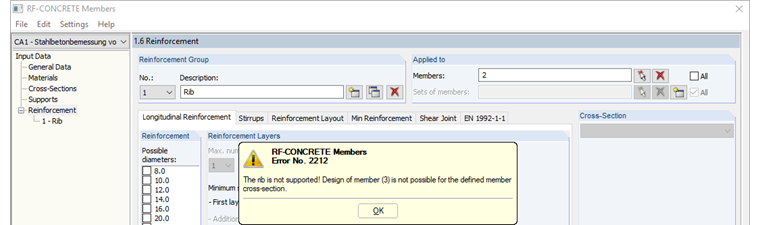

在 RF‑CONCRETE Members 中进行设计时，出现错误 2212： “肋没有支撑。” 如何进行计算？
