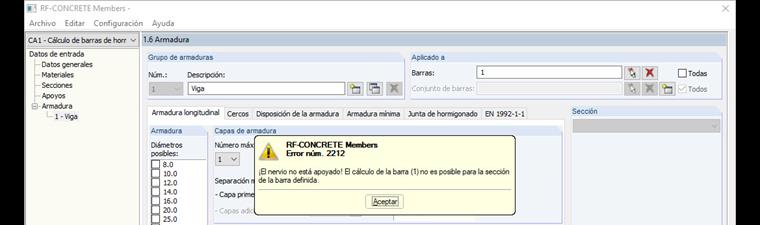

Al llevar a cabo un análisis con RF-CONCRETE Members, obtengo el error 2212: "El nervio no está apoyado". ¿Cómo puedo realizar el cálculo?

Respuesta

Para el cálculo correcto de nervios, debe prestar atención a los siguientes puntos:

  • El eje local z del nervio debe ser paralelo al eje local z de la superficie.
  • El eje local z del nervio debe ser ortogonal a la superficie plana xy.
  • El tipo de superficie de la superficie conectada debe ser plana.
  • El tipo de sección de la barra del nervio debe ser un rectángulo.
  • En el caso de barras continuas, debe haber un tipo de nervio uniforme para todo el conjunto de barras.
  • El material del nervio debe ser idéntico al material de la superficie.

Palabras clave

El nervio no está apoyado Error 2212
