В проекте Völbkrafttorsion я получаю растягивающие силы вместо сжимающих сил в опоре. Где проблема?

Ответ

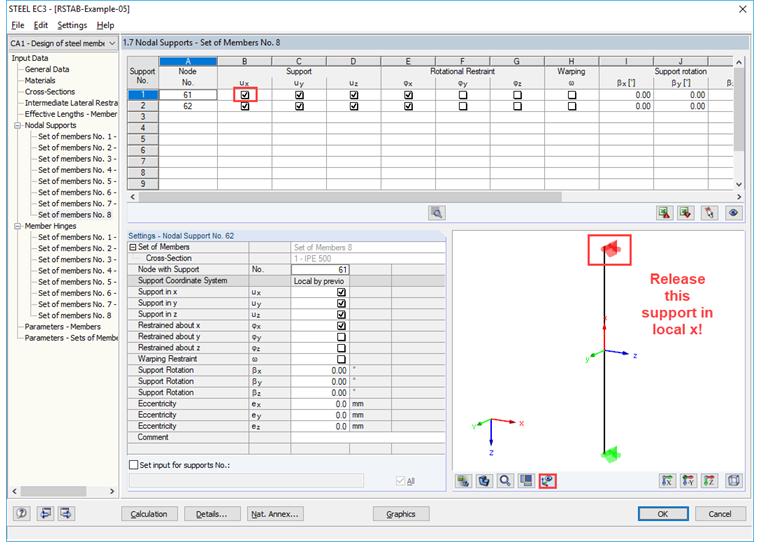

Проверьте предустановленную опора при деформационном кручении: опоры удерживаются на соответствующем блоке стержней на начальном и конечном узле в локальном направлении х (см. рисунок). Таким образом, рассчитывается «цепляние» опора на верхнюю опору и растягивающую силу, и проблема устойчивости не может быть найдена.

Отрежьте опору головки головки в местном направлении.

Ключевые слова

Стальная конструкция устойчивость деформационное кручение теория II. Порядок подшипники узловые подшипники конструкция доказательство устойчивости
