Cuando realiza un análisis en STEEL Warping Torsion, obtengo esfuerzos de tracción en vez de esfuerzos de compresión en un pilar. ¿Dónde está el problema?

Respuesta

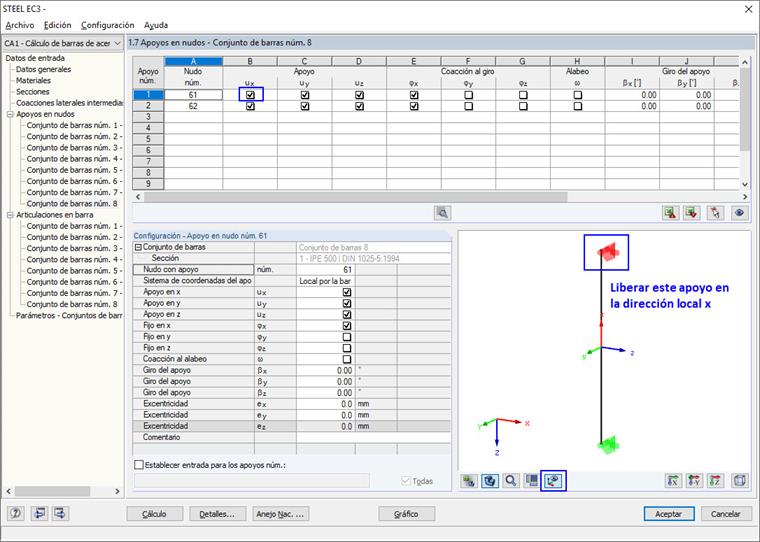

Compruebe el apoyo preestablecido en la torsión de alabeo: los apoyos se sujetan a los conjuntos de barras respectivos en el nudo de inicio y final en la dirección local x (ver figura). De este modo, el apoyo se "adhiere" al apoyo superior y se calcula el esfuerzo de tracción y no se puede encontrar ningún problema de estabilidad.

Libere el apoyo en la cabeza del pilar en la dirección local x.

Palabras clave

Estructura de acero Estabilidad Torsión de alabeo Análisis de segundo orden Apoyo Apoyo en nudo Cálculo Análisis de estabilidad
