W projekcie w Völbkrafttorsion otrzymuję siły rozciągające zamiast sił ściskających w podporze. Gdzie jest problem?

Odpowiedź

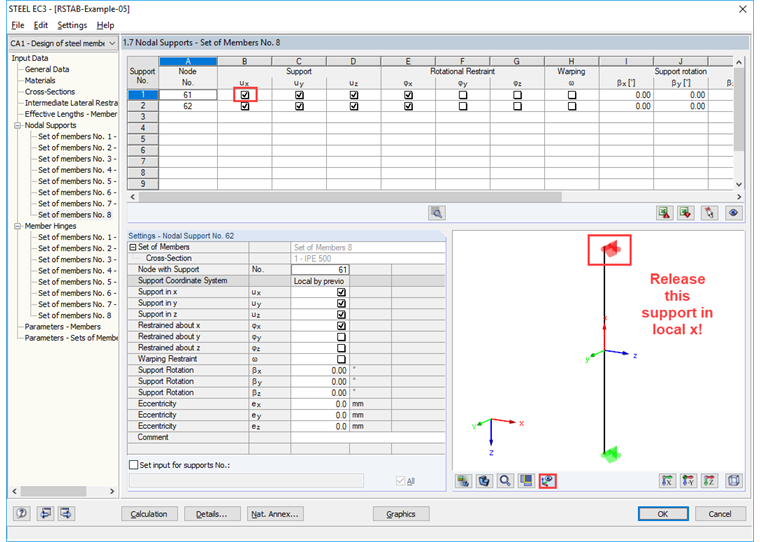

W przypadku skręcania skrępowanego należy sprawdzić, czy podpora jest wstępnie ustawiona. podpory utrzymują dany zbiór prętów w węzłach początkowym i końcowym w lokalnym kierunku x (patrz rysunek). W ten sposób zostanie obliczona podpora "przylgnieta" do górnej podpory i siły rozciągającej i nie zostanie wykryty problem stateczności.

Zwolnić podpórkę w głowicy kolumny w lokalnym kierunku x.

Słowa kluczowe

Konstrukcja stalowa stabilność skręcanie skrętne teoria II. Zamówienie łożyska łożyska węzłowe konstrukcja dowód stabilności
