Bei der Bemessung mit STAHL Wölbkrafttorsion erhalte ich in einer Stütze Zugkräfte anstatt Druckkräfte. Wo liegt das Problem?

Antwort

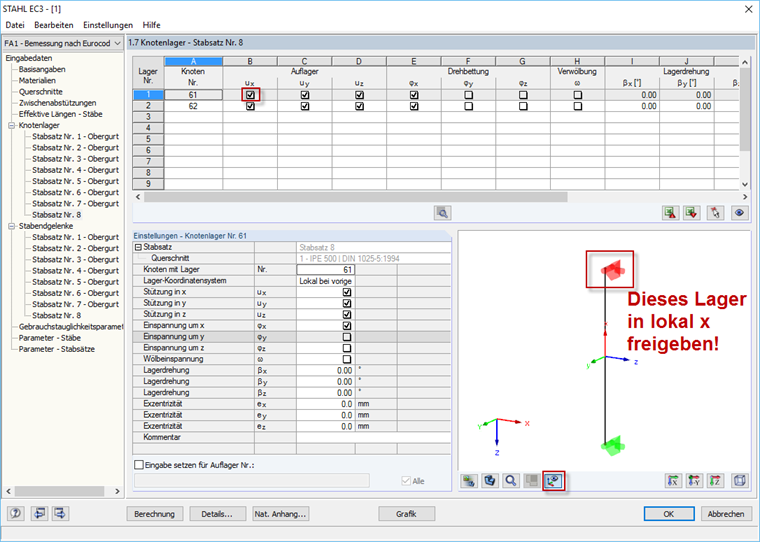

Überprüfen Sie die voreingestellten Lager in Wölbkrafttorsion: Die Lager halten den jeweiligen Stabsatz am Anfangs- und Endknoten in lokale x-Richtung fest (siehe Bild). So "hängt" sich die Stütze in das obere Lager und es wird eine Zugkraft berechnet und ggf. kein Stabilitätsproblem gefunden.

Geben Sie das Lager am Kopf der Stütze in lokale x-Richtung frei.

Schlüsselwörter

Stahlbau Stabilität Wölbkrafttorsion Theorie II. Ordnung Lager Knotenlager Bemessung Stabilitätsnachweis
