Dans la conception de Völbkrafttorsion, je reçois des forces de traction plutôt que des forces de compression dans un support. Où est le problème?

Réponse

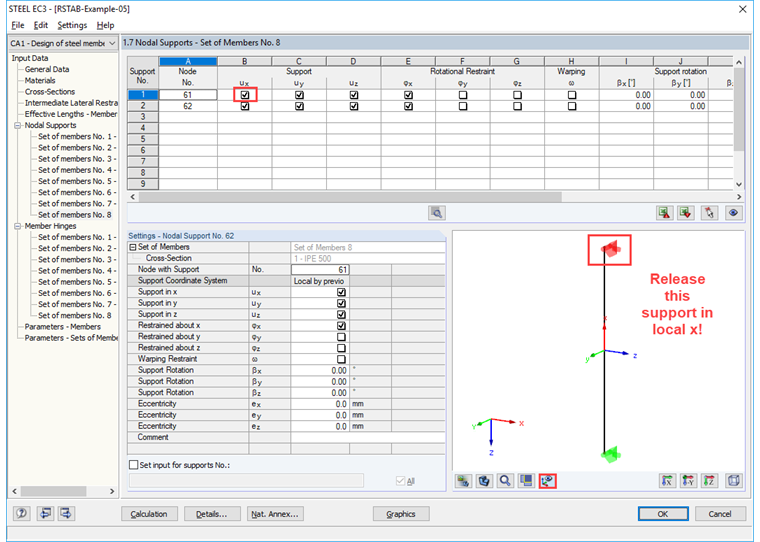

Vérifiez l'appui prédéfini en torsion: les appuis sont maintenus sur l'ensemble respectif de barres aux nœuds de début et de fin dans la direction x locale (voir la figure). Ainsi, l'appui «s'accroche» à l'appui supérieur et à l'effort de traction est calculé et aucun problème de stabilité n'est possible.

Libérer l'appui à la tête de colonne dans la direction x locale.
