Почему рядом друг с другом бары объединяются в расчете?

Ответ

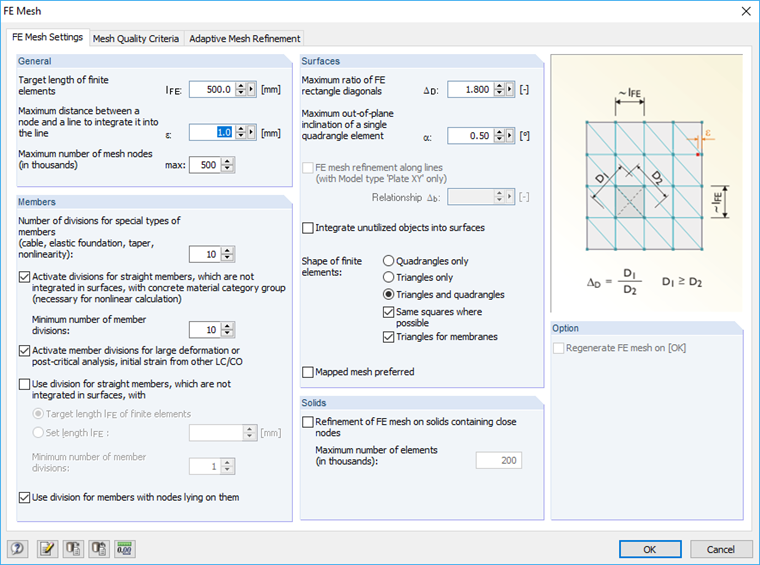

Программа интерпретирует введенную модель для фактического расчета в сетке FE. Эта сеть зависит от параметров формы в диалоговом окне настройки сетки «Расчет / FE».

Для того, чтобы исправить любые неточности моделирования, в настройках сетки FE есть параметр «Epsilon». В переносном смысле этот параметр контролирует максимальное расстояние между узлами КЭ. В существующем примере, если расстояние между элементами / узлами меньше, чем параметр epsilon, узлы FE группируются вместе. Это резюме, наконец, дает упомянутое «слияние» баров в расчете.

Вы можете обойти объединение и смоделировать столбцы независимо, установив параметр epsilon меньше доступного расстояния.
