Dlaczego pręty blisko siebie łączą się w obliczeniach?

Odpowiedź

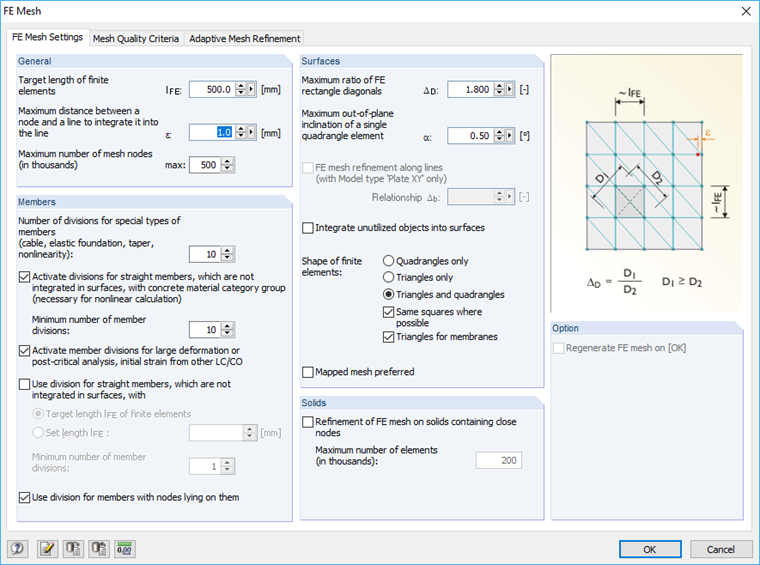

Program interpretuje wprowadzony model do rzeczywistego obliczenia w siatce FE. Ta sieć zależy od parametrów kształtu w oknie dialogowym Ustawienia obliczania / siatki FE.

W celu skorygowania niedokładności modelowania w ustawieniach siatki FE występuje parametr „Epsilon”. W sensie przenośnym parametr ten kontroluje maksymalną odległość między węzłami FE. W istniejącym przykładzie, jeśli odległość między elementami / węzłami jest mniejsza niż parametr epsilon, węzły FE są zgrupowane razem. To podsumowanie w końcu podaje wspomniane „połączenie” pasków w obliczeniach.

Możesz ominąć łączenie i symulować pręty niezależnie, ustawiając parametr epsilon na mniejszy niż dostępny dystans.


Słowa kluczowe

Epsilon do siebie sieć
