Эта статья была переведена Google Translator Посмотреть исходный текст

При создании нагрузки с различным расположением стержней в плоскости нагрузки, я получаю неправильные значения нагрузок. Почему нагрузка не распространяется правильно?

Ответ

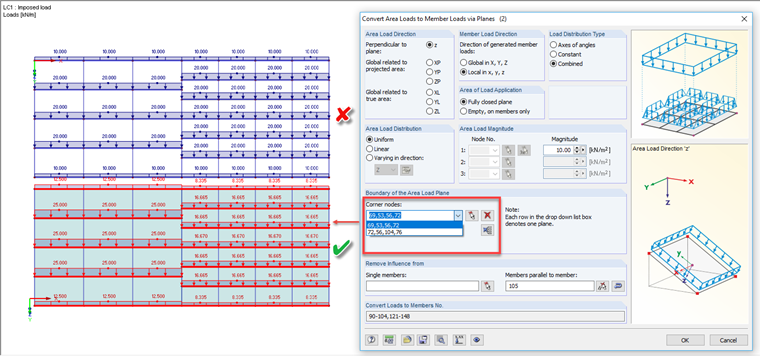

Например, если у вас есть сетка с различными размерами сетки в областях, то не желательно применять генератор нагрузки только с определенной плоскостью нагрузки. В противном случае, нагрузка будет определяться в соответствии с размером плоскости нагрузки плоскости и применяться ко всем стержням (кроме граничных элементов) с одинаковым значением нагрузки (см. Рисунок, верхняя часть).

Тем не менее, если нагрузка на площадь разделена на несколько секций (раздел диалогового окна «Границы загруженной площади»), нагрузка распределяется правильно. Это показано в нижней части рисунка.

Ключевые слова

Генератор нагрузки распределение нагрузки сечения градуировка уровень поверхностной нагрузки
