Domanda

Quando si generano carichi con disposizione diversa delle aste all'interno del piano di carico, ottengo valori di carico errati. Perché il carico non è distribuito correttamente?


Risposta:

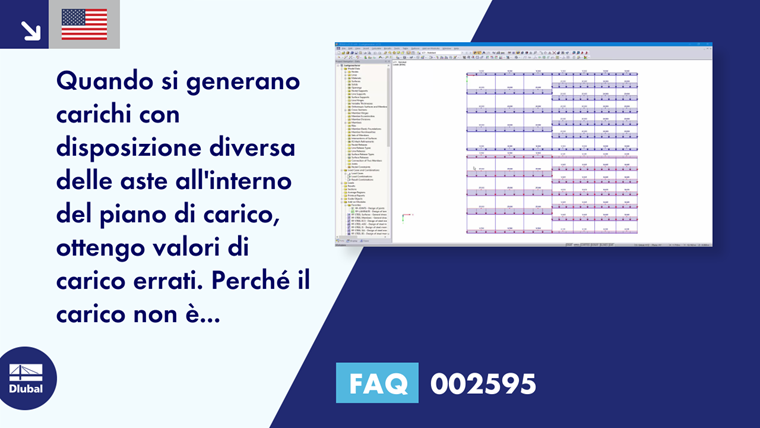

Ad esempio, se si dispone di una griglia con spaziatura della griglia diversa nelle aree, non è adatto applicare il generatore di carico solo con il piano di carico dell'area definito. Il carico sarebbe altrimenti determinato in base alla dimensione del piano di carico dell'area e applicato a tutte le aste (tranne le aste di contorno) con lo stesso valore di carico (vedere l'immagine in alto).

Tuttavia, se il carico superficiale è diviso in più sezioni (sezione della finestra di dialogo "Contorno del piano del carico superficiale"), il carico sarà distribuito correttamente. Questo è mostrato nella parte inferiore dell'immagine.



;
