Při generování zátěže se sekcemi různé mřížky dostanou špatné hodnoty zatížení. Proč není zatížení správně rozloženo?

Odpověď

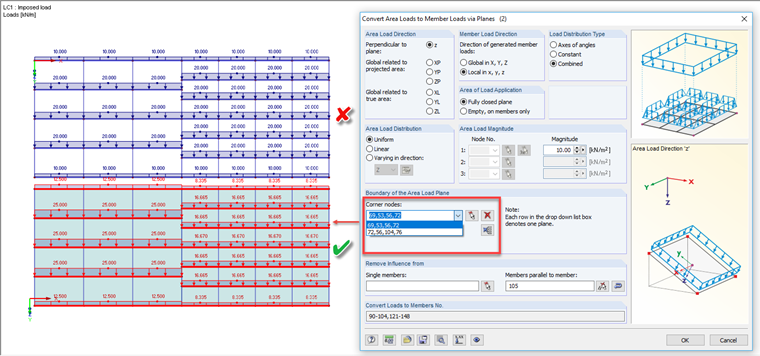

Pokud například v oblastech máme rastr s odlišnou vzdáleností v rastru, nelze použít generátor zatížení pouze s rovinou zatížení na plochu. Zatížení by se jinak stanovilo podle velikosti ploch plochy zadané plochy a vztaženo na všechny pruty (s výjimkou okrajových prutů) se stejnou hodnotou zatížení (viz obrázek v horní části).

Pokud ovšem plošné zatížení je rozděleno do několika řezů (v sekci "Hraniční rovina plochy zatížení") je zatížení správně rozloženo. To je znázorněno na dolní straně obrázku.

Klíčová slova

Generátor zatížení rozložení zátěže řezy odstupňování hladina povrchového zatížení
