Lorsque je génère la charge avec une disposition différente des barres dans le plan de charge, les valeurs de charge que je reçois sont incorrectes. Pourquoi la charge n'est-elle pas distribuée correctement?

Réponse

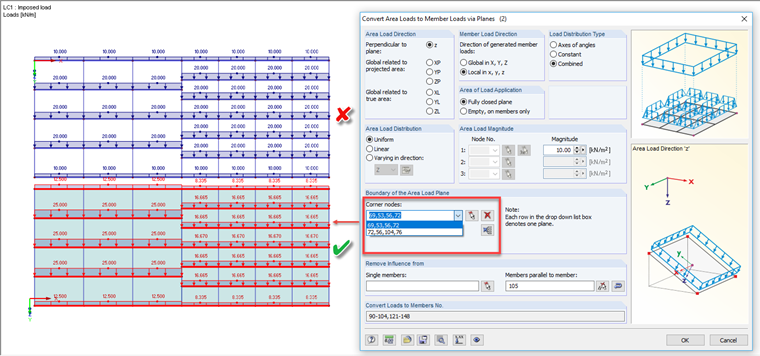

Par exemple, si vous disposez d'une grille avec un espacement de grille différent dans les aires, il n'est pas approprié d'appliquer le générateur de charge uniquement avec le plan de charge de zone défini. Autrement, la charge serait déterminée en fonction de la taille du plan de charge surfacique et appliquée à toutes les barres (sauf les barres) avec la même valeur de charge (voir la Figure, la partie supérieure).

Toutefois, si la charge surfacique est divisée en plusieurs sections (la section «Limite du plan de répartition de la surface» de la boîte de dialogue), la charge est distribuée correctement. Ceci est affiché dans la partie inférieure de la figure.

Mots-clés

Générateur de charge répartition de la charge sections graduation niveau de charge en surface
